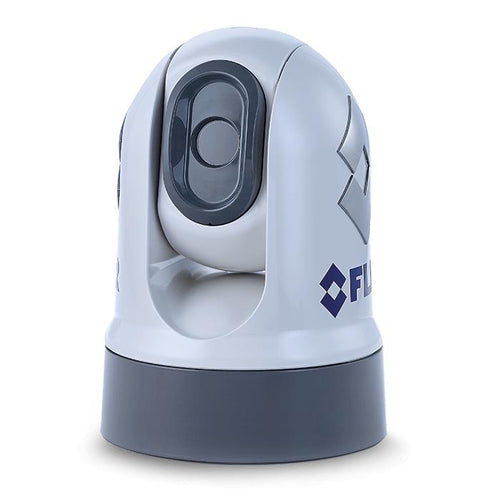

船舶用赤外線カメラ FLIR M232

定価 ¥622,000(税込) セール

商品タイプ :

メーカー : Raymarine Marine Electronics

商品コード: RAYE70354



船舶用小型赤外線パン/チルトカメラ

M232は、フリアーシステムズが提供する最も小型で、最も手頃な価格の、船舶用赤外線パンチルトカメラです。解像度320 x 240ピクセルの赤外線カメラが夜間に船舶や障害物の存在を知らせることで、 安全性が向上します。さらに、航行中でも360°の視野を確保できます。Raymarine Axiom多機能ディスプレイと組み合わせれば、ClearCruise™熱画像解析が可能です。船舶、障害物、航路標識などのオブジェクトが画面上に現れると、ClearCruise™ が音声と映像で警告します。

船舶用小型赤外線パン/チルトカメラ

M232を使用すれば、昼夜を問わず、橋、堤防、ブイ、他の船舶を見つけやすくなり、航行の安全性が向上します。また、投光器やレーダーを単独で使用するよりも早く落水者を発見できます。

最適な表示機能

水平線を見渡すのに最適なフル解像度320x240ピクセルの赤外線カメラに、4x連続電子ズームを搭載しました。

あらゆる船舶に簡単に設置可能

M232は小型軽量設計で、容易に設置、IPビデオシステムに瞬時に接続可能です。 また複数の多機能ディスプレイとの統合も簡単です。

輸出規制

このページに記載されている情報は、輸出管理規則(EAR)による輸出規制の適用を受ける軍民両用製品に関するものです。 なお、米国の法令に反する製品の転用は禁じられています。 特に禁止されていない限り、外国人または外国当事者への輸出または譲渡の前に米国商務省の許可を取得する必要はありません。本製品の販売に際しましては、メーカー発行の誓約書面へのご署名およびパスポート等の公的書類の提出が求められます。

全モデル比較

下記ボタンより全機種の比較と類似機種の違いをご説明しています。本ページのモデルでは出来ない、上位機種限定の特殊な機能についてもご紹介しておりますので、ぜひご覧ください。

製品仕様(クリックして展開)

システム概要

解像度:320×240
電子ズーム:4倍
サイズ:161.1 (直径) x 229.3 (高さ) mm
パン/チルト範囲:パン=360°(連続)|チルト=+110°、-90°
定格電圧:12 or 24V DC
消費電力:15W(通常) 18W(最大)

イメージング

ビデオ出力:H264 IPビデオストリーム
ビデオリフレッシュレート:9Hz
画像処理:フリアーシステムズ独自のコントラスト補正機能(DDE™)
検知器タイプ:320 × 240ピクセル VOxマイクロボロメーター
視野角:24°×18°
検出能力:船舶=~1.3 km(0.67 海里)|MOB=~457 m

環境要件

EMI:IEC 60945
塩水噴霧:IEC 60945
相対湿度:最大95%
防水等級:IPX6
風:161kph
使用温度範囲:-25℃~+55℃
振動:IEC 60945;MIL-STD-810E
保存温度範囲:-30℃~+70℃

物理特性

重量:2.7 kg(トップダウンライザー台座を含め3.0 kg)

設置・配線の概要と追加オプションパーツ

本製品の映像表示とコントロール
本製品は以下の各機器に理像表示が可能です。また、以下の機器よりコントロールが可能です。これらは必ずしも1対1ではなく、同時に複数の機器へデータ共有したり、複数の制御デバイスでの操作も可能です。接続先の機器によっては変換器やケーブル等が別途必要になる可能性がございます。詳しくは設置マニュアルをご参照下さい。

表示機器
・PC(イーサネット接続)

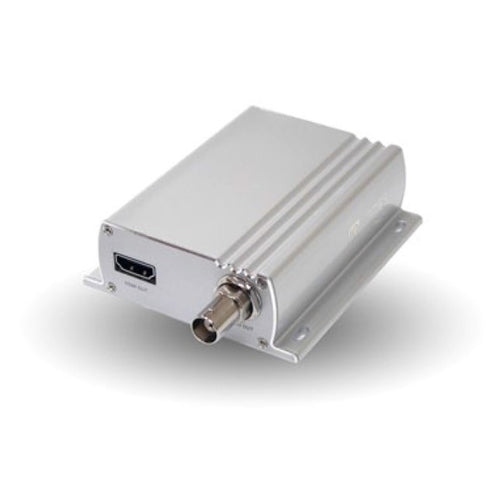

・アナログモニタ(IPデコーダー経由)
・Raymarine GPSプロッター(Raynet接続)
 ※ 要LightHouse OS

制御機器(全てイーサネット=Raynet接続)
・PC

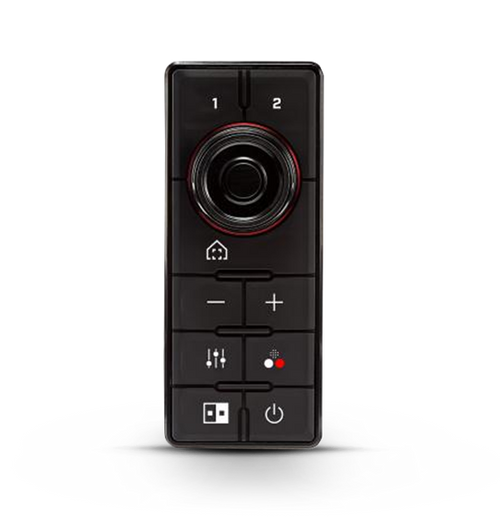

・JCU-3ジョイスティック
・Raymarine GPSプロッター
 ※ 要LightHouse OS

LightHouse OSとは
RaymarineのGPSプロッターに搭載されているOSで、以下のモデルがM232との接続に対応します。
・a6x/a7xシリーズ(JCU-3ジョイスティック必須)
・a9x/a12xシリーズ、cシリーズ、eシリーズ
・eSシリーズ、gSシリーズ
・Axiom、AxiomPro、AxiomXL

Raymarine製品との一般的な接続シナリオ
本製品はRaynaetと呼ばれる10ピンの丸型ソケットにデータケーブルを接続します。Raymarine GPSプロッター側に同じソケット(Networkと表示)が空いている場合はこれらを直結するのみで接続が可能です(電源配線別途)。レーダーや他のカメラ、GPS用ジョイスティックなど、他のRaynet接続機器が既に接続されている場合はHS-5ネットワークスイッチによる分岐が必要となります(下図)。PC、各種モニタ等との接続につきましても設置マニュアルに記載がございます。詳細はマニュアルをご参照ください。

JCU-3ジョイスティック併用の場合
ジョイスティックもイーサネット(Raynet)接続のため、ジョイスティック併用の場合も下図のようにネットワークスイッチによる分岐が必要です。JCU-3も専用電源が別途必要です(ケーブル同梱)。

ネットワークスイッチ経由の接続例(電源配線別途)

M232設置マニュアル&テンプレート

同梱物一覧(付属ケーブルの長さ等)、設置要件、各種接続シナリオにおける配線などは全てマニュアルに記載がございます。配線計画等のご参考にぜひご参照ください。M232のマニュアルにJCU-3ジョイスティックに関する記述もございます。当該機器のサイズや設置に要する面積等もご確認頂けます。

ライザーの要否
M232は任意でライザーと呼ばれる架台に乗せて使用することも出来ます。このライザー使用是非によって設置場所のフットプリントが若干変わります。詳細は下記の各種設置テンプレートにてご確認ください。
