i40 航海計器ディスプレイ

定価 ¥29,800 セール

在庫数 : 2

商品タイプ :

メーカー : Raymarine Marine Electronics

商品コード: RAYE70064



小型パワーボートやリブボートに最適な小型ディスプレイ
Raymarine i40シリーズは通信方式にSeaTalkを採用しており、各モデルに対応するトランスデューサーはもちろんオートパイロットとも接続することが出来ます。また、コンバーターを経由してSeaTalkNGネットワークにも対応可能です。設置は平面、トラニオン(耳軸)のいずれにも対応しており、最大28mmの大きな数値を表示できるバックライト付きのLCD画面は周囲の明るさに関わらず高い視認性を有しています。操作ボタンも大きめにデザインされており、揺れる水上でも操作がしやすくなっています。ディスプレイ裏面にトランスデューサー接続用インターフェイスが設けられており、シンプルな配線が可能です。前身となるST40シリーズと同じ設置寸法なので、旧型からのお取り替えをお考えの際もコンソール穴の空け直しなどが必要ありません。

水深、スピード、風向風速。用途に応じて4つのモデルを展開。
Raymarine i40シリーズには水深計専用、スピード計専用、風向風速計専用、そして水深+スピードのデュアルタイプの合計4種がございます。本ページにてご注文頂ける製品はいずれもディスプレイユニット単体であり、別途トランスデューサーをお買い求め頂く必要がございます。i40の各ディスプレイに適合するトランスデューサーは別途セレクションガイドページにまとめておりますので、ガイドページをよくご覧頂きご自身の用途およびボート現状に合ったものをお選びください。また、Raymarineの航海計器システムは単独の計器として機能するシンプルな構成のものから他のナビゲーションシステムと連動したシステム・ネットワークを構築できるものまで種類が多岐に渡ります。ご自身にとって最適な機器がどれか判断しかねるなどの場合はお気軽にご相談ください。

セレクションガイドページへ行く

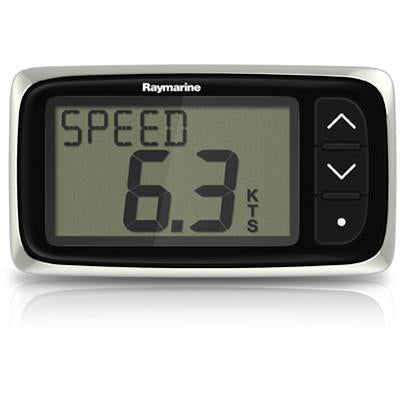

スピード計用[E70063]
瞬間、最大、平均ボートスピード、積算距離、水温を表示するためのディスプレイです。

水深計用 [E70064]
最小の水深計用ディスプレイです。浅瀬アラーム、深海アラーム、アンカーアラームを搭載しています。

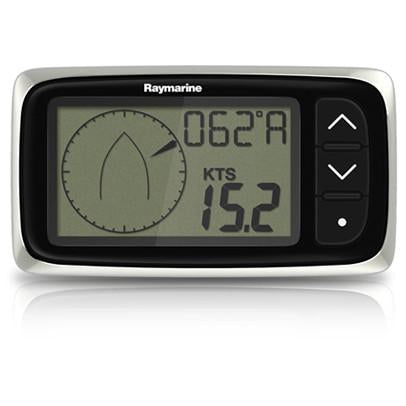

風向風速計用[E70065]
真風向と風速、見かけの風向と風速を表示します。オートパイロット連動し、任意の風向に合わせた操船が出来ます。

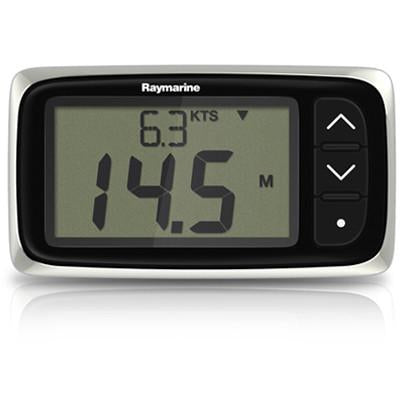

二種表示用[E70066]
ボートスピード、水深、積算距離、水温のうち任意の2つを大小2つの数値で表示します。

A: 128mm B: 72mm C: 55mm D: 18mm E: 17mm F: 30mm

定格電圧 / 作動電圧 12V DC / 10-16V DC
12V時消費電力 25〜35mA(モデルによる) / 最大100mA
耐用温度(使用時 / 保管時) 0〜55℃ / -30〜70℃
耐用湿度 最大93% / IPX6適合
接続 SeaTalk、トランスデューサー接続、マリン用CAN対応
計測データ 表示単位 水深:フィート(FT)、メートル(M)、ファゾム(FA)
速度:ノット(KTS)、マイル/時(MPH)、km/時(KMH) ※瞬間、最大、平均に対応
積算距離:マイル(M)、キロメートル(KM)
水温:摂氏(℃)、華氏(°F)
風速:ノット(KTS)、メートル/秒、ビューフォート

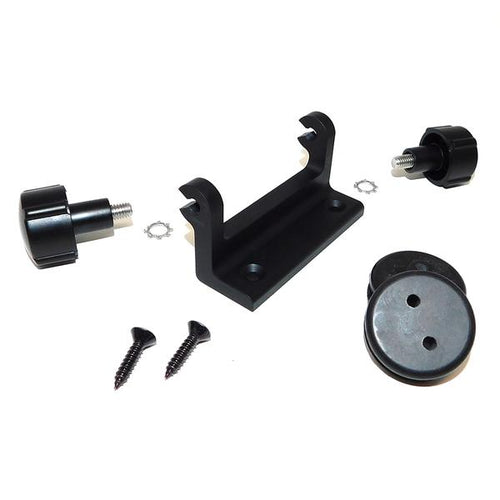

トラニオンマウントブラケット(別売り)

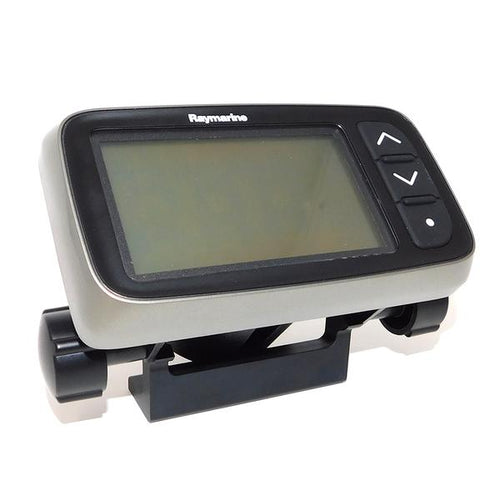

コンソールなどに大きな穴を空けなくともトラニオン(架台)で平面上にi40を固定することが出来ます。i40背面へのブラケット取り付けはネジ一本、マイナスドライバー1つでOKです。トラニオンは付属のネジでビス打ちするだけの簡単取り付けです。当然ディスプレイ角度を自由に調整することも出来ます。

ご注意:別売りトラニオンマウントキットには丸いゴム製の「グロメット」と呼ばれるパーツが含まれております。これはi40の背面から出たケーブルを這わせる際に任意でお使い頂けるものです。トラニオンでi40を接地する場合はコンソールなどの壁面に埋め込みをしない関係上ケーブルも壁面外部に露出したままになります(背面ブラケットに入ったスリットからブラケット外へ這わせます)。グロメットはこのケーブルを整頓するためのものでトラニオン自体には必要ございません。

i40シリーズ 接続イメージ
下記は典型的な配線方法の一例です。SeaTalkケーブルによる配線であれば、各ディスプレイに対応するトランスデューサーを直結したユニット同士を接続するのみのシンプルなシステム構成が可能です。一方、コンバーターを経由させることでSeaTalkNGネットワークに組み込んでお使い頂くことも出来ます。その他i40シリーズに関する詳細や設置方法、設置に際し必要となる面積等は下記リンクより各種取扱説明書をご参照ください。

i40 設置・取り扱い説明書
i40 設置テンプレート
i40 設置取説書(トラニオンマウント使用)

[SeaTalkケーブルによるベーシックな接続例]

[SeaTalkngシステムへの統合例]
