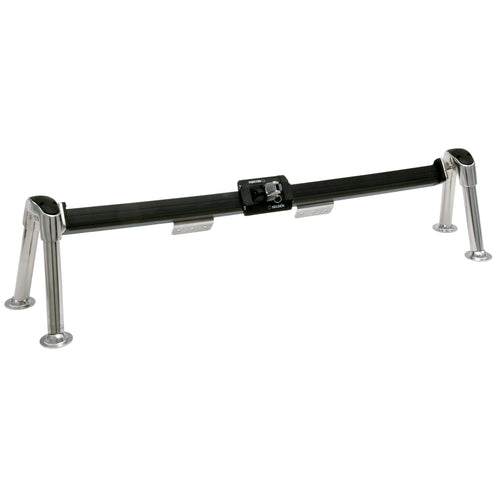

セルフタッキングジブシステム

定価 ¥0 ¥90,020 セール

在庫数：1

商品タイプ : 在庫品／お取り寄せ品（在庫切れの場合、納品まで約10〜14日）

メーカー : Selden Mast AB

商品コード: SEL442-011-40

品番

在庫を超えるご注文・お取り寄せについて

在庫数量を超えるご注文・お取り寄せ商品は、お届けまで通常10〜14日ほどかかります。メーカー在庫や輸送状況により、納期が前後する場合があります。

より便利に、そしてよりハイパフォーマンスに

シングルハンドの方はもちろん、多くのお船においてセルフタッキングジブは操船作業量を激減させてくれます。ジブシートを接続したカーがタック時に風下側へとレール上を移動してくれるため、タック時にシートに触れる必要がなくなります。これにより、上りにおいてもまるで通常のボートのような感覚での転進が可能となります。

シートレイアウト

フォアデッキを経由するレイアウトとマストを通すレイアウトがございます。

フォアデッキ経由

（カーのブロックは要シングル）

シンプルかつ一般的なレイアウトです。ジブシートはクリューからカーに取り付けられたシングルブロックを通ってフォアデッキへ一旦伸び、バウのブロックで折り返してコックピットへと向かいます。

マスト経由

（カーのブロックは要シングルベケット）

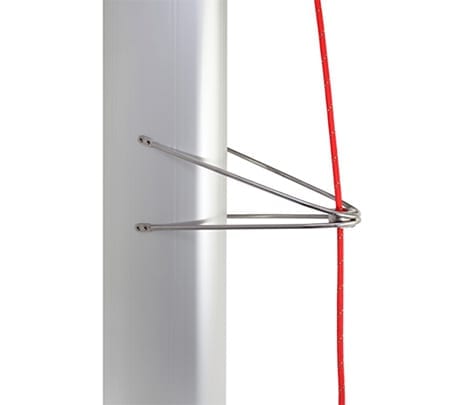

フォアデッキがスッキリするレイアウトです。ブロック部を２：１にする必要があり、カーのブロックはシングルベケットが必要となります。シートはマスト沿いに上へ伸び、フォアトライアングルの50%地点に設けたシーブボックスからマスト内に入ります。その後マスト後方下端のイグジットから出たシートはマストベースのブロックを通ってコックピットへと向かいます。このルート上にデッキライトなどがある場合はライトの位置を変えるなどの対処が必要になる場合があります。このレイアウトはST30の一部の構成でのみご採用頂けます。

構成パーツ選択

本品は大きくST22、ST30という2サイズが存在しております。また、いずれのシステムも以下5点のパーツを組み合わせて頂くことでご希望に沿ったシステムを構成して頂けます。全てのカテゴリから適するものを１点お選びください。※以下でご案内させて頂くパーツはセルフタッキングジブシステムそのものを構成する必須パーツのみでございます。ジブシートの取り回しに必要となる可能性のあるパーツ（フォアデッキのブロックやマスト用シーブボックスなど）が別途必要になる場合がございます。

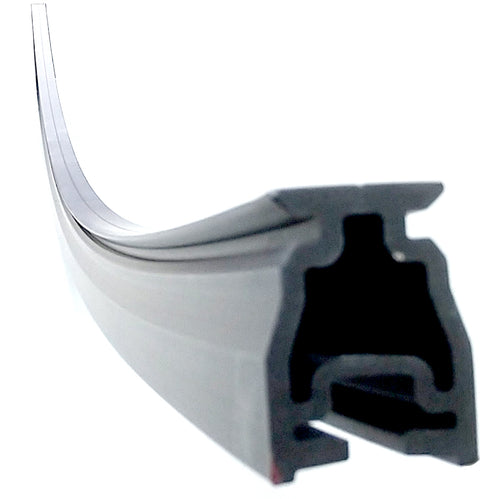

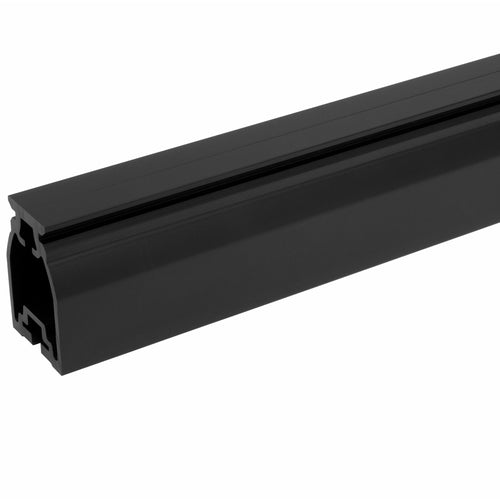

構成パーツ１：トラック

適合サイズ	J全長, mm	品番	サイズ (半径), mm	サイズ (全長), mm	シートレイアウト
ST22	3700以下	442-011-40	3000	1700	フォアデッキ経由
ST22	3700〜4700	442-011-41	4000	1800	フォアデッキ経由
ST30	3700〜4700	443-011-41	4000	1800	フォアデッキ経由
ST30	4700〜6000	443-011-42	5000	2500	フォアデッキ経由
ST30	3400〜4700	443-011-43	6500	1800	マスト経由
ST30	4700〜6000	443-011-44	8000	2500	マスト経由

構成パーツ２：カー

適合サイズ	復元力（30度ヒール時）, kNm	およその排水量, t	品番	形状

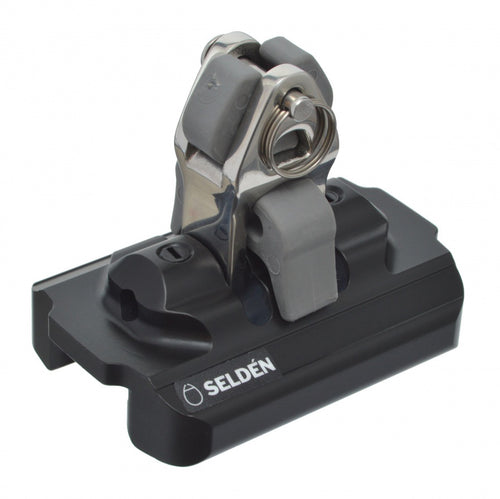

ST22	35以下	6以下	442-148-01	シングルカー

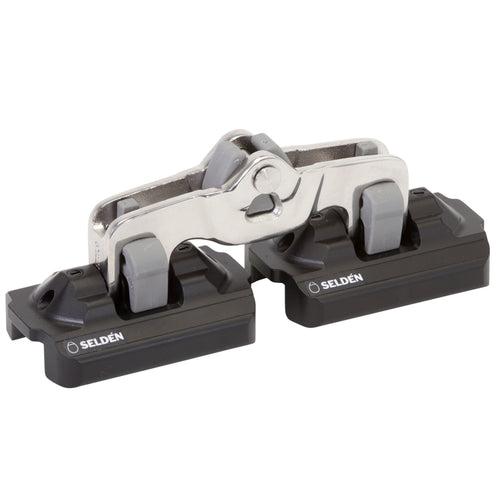

ST22	35以上	6以上	442-148-02	ダブルカー

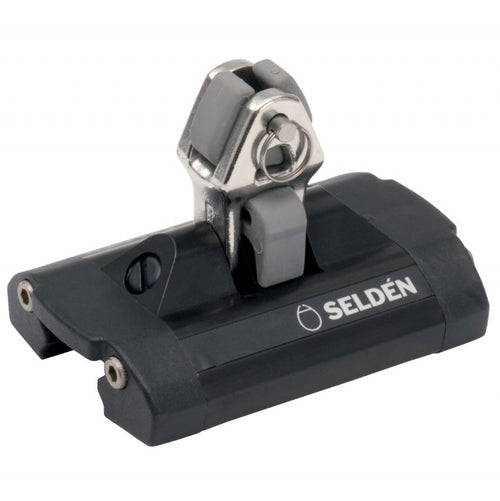

ST30	60以下	10以下	443-139-01	シングルカー

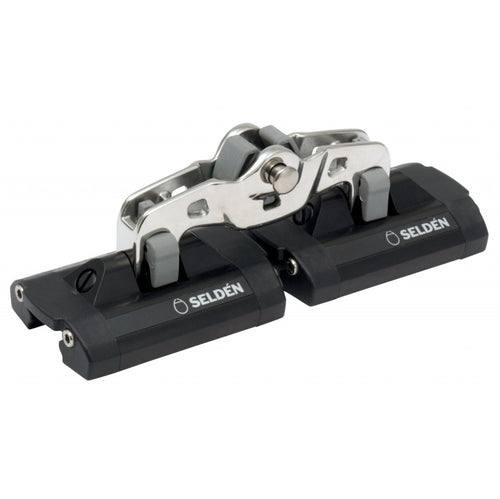

ST30	60以上	10以上	443-139-02	ダブルカー

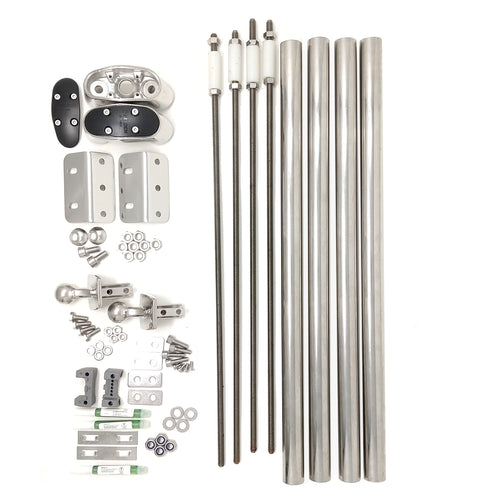

構成パーツ３：デッキフィッティング（２タイプから選択）

適合サイズ	永久固定型	着脱型
ST22	442-208-10	442-206-10
ST30	443-208-10	443-206-10

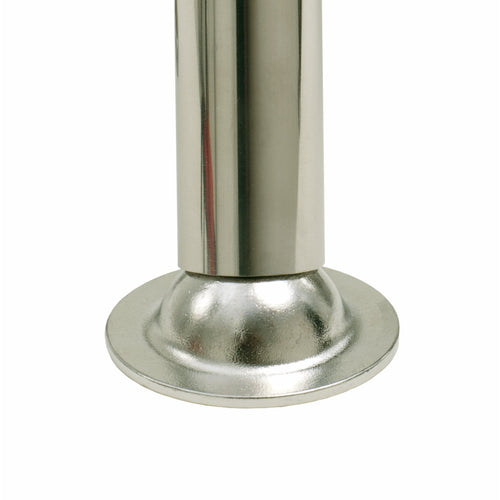

永久固定用

角度のついたパーツを2枚合わせにすることで多彩な角度調整が可能です。このタイプをご使用の際は、デッキ下部から貫通させたボルトでデッキフィッティング、サイドコンソールを通して上部ブラケットまでを固定します。

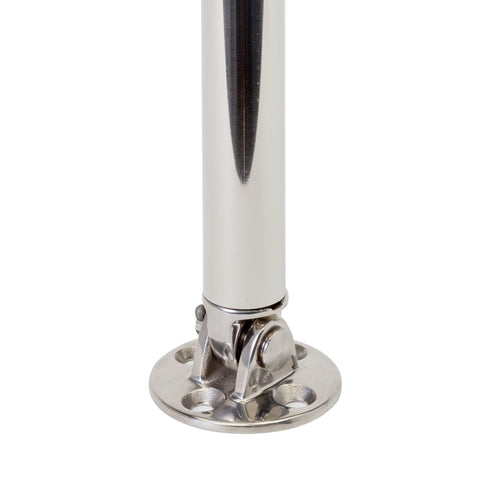

着脱用

コーチサイドまたはデッキに固定が可能です。クレビスピンにより簡単にサイドコンソールを着脱可能なのでシステム全体を船から外すことが出来ます。レース時にオーバーラッピングジブをご使用になる場合などはこちらが推奨されます。

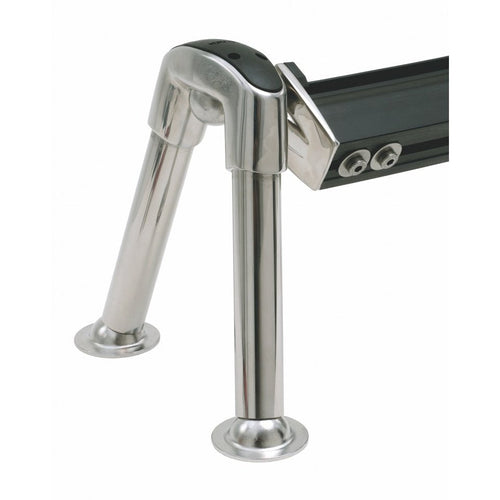

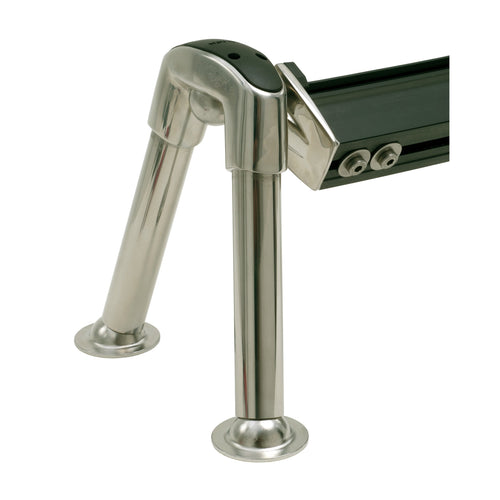

構成パーツ４：サイドコンソール

採用されるシステムサイズに応じていずれかをお求めください。
ST22: 442-200-10
ST30: 443-200-10

構成パーツ５：ブロック

ジブシートのレイアウトに応じていずれかのブロックをご用意ください。
フォアデッキ経由：シングル
マスト経由：シングルベケット

推奨ブロックサイズ＆タイプ

カーのブロックには比較的大きなロードがかかるため、ご予算が許せばローラベアリングタイプなどのハイロード用途向けブロックのご採用をお勧め致します。こうしたブロックのご使用が難しい場合は、プレーンベアリングタイプをご使用ください。ボールベアリング入りのブロックは回転力に優れますが荷重に弱く、本用途では推奨されません。

◯推奨ブロックサイズ（目安）

ST22	ST30（30ftまで）	ST30（35ftまで）	ST30（40ftまで）
50mm（プレーン）	60mm（プレーン）	70mm（プレーン）	60mm（ローラー）

以下の各画像をクリックすると該当のブロック販売ページに移動します。

50mmプレーン	60mmプレーン	70mmプレーン	60mmローラー

メーカー仕様・寸法表

Seldén USAの各品番の仕様情報です。寸法記号はメーカー図面と対応します。数値・単位は出典の表記に従い、単位が記載されていない項目は補っていません。取付・適合確認には該当品番の図面と説明書もご参照ください。

メーカー品番	名称
442-200-10	セルフタッキング22用サイドコンソール
443-200-10	30

メーカー品番	取付方式	形式	システム
443-206-10	着脱式	着脱式	30
443-208-10	固定式	固定式	30

メーカー品番	システム
442-206-10	Deck fitting kit
442-208-10	Foot kit

メーカー品番	最小J寸法	最大J寸法	曲げ半径	長さ	用途	向き
443-011-41	3700 mm	4700 mm	4000 mm	1800 mm	ST,MSS	両端が上向き（EndsUp）
443-011-42	4700 mm	6000 mm	5000 mm	2500 mm	ST,MSS	両端が上向き（EndsUp）
443-011-43	3400 mm	4700 mm	6500 mm	1800 mm	ST,MSS	両端が上向き（EndsUp）
443-011-44	4700 mm	6000 mm	8000 mm	2500 mm	MSS	両端が上向き（EndsUp）

メーカー品番	最小J寸法	最大J寸法	曲げ半径	長さ	用途	シート配置	向き
442-011-40	0 mm	3700 mm	3000 mm	1700 mm	ST,MSS	フォアデッキ上	両端が上向き（EndsUp）
442-011-41	3700 mm	4700 mm	4000 mm	1800 mm	ST,MSS	フォアデッキ上	両端が上向き（EndsUp）

メーカー品番	システム	形式	安全使用荷重（SWL）	破断荷重	長さ	幅	最小曲げ半径（縦・Rv）	最小曲げ半径（横・Rh）
442-148-01	22	トグル	700 kg	1400 kg	85	57	2000	2000
442-148-02	22	トグル	900 kg	1800 kg	178	57	2000	2000
443-139-01	30	トグル	1100 kg	2200 kg	117	78	3000	3000
443-139-02	30	トグル	2000 kg	4000 kg	237	78	3000	3000

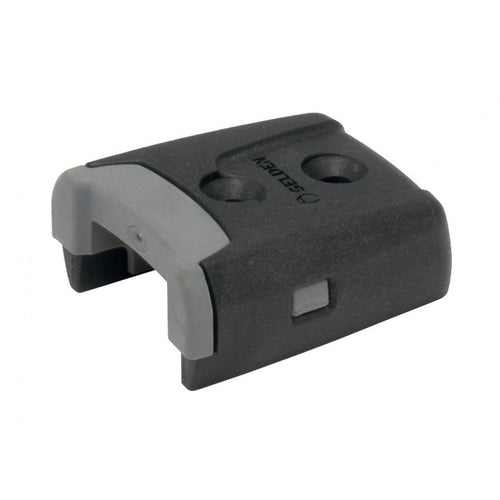

メーカー品番	モデル	形式	システム	長さ	幅	取付ねじ
443-142-01	セルフタッキング	セルフタッキング	30	68 mm	52 mm	2x MFT M6

メーカー情報：443-200-10 / 442-200-10 / 443-208-10 / 442-208-10 / 443-206-10 / 442-206-10 / 443-011-44 / 443-011-43 / 443-011-42 / 443-011-41 / 442-011-41 / 442-011-40 / 442-148-01 / 443-139-01 / 443-139-02 / 442-148-02 / 443-142-01
