電動Furlexのモーター制御キットです
SELDEN社の電動ヘッドセールファーラー「Furlex」のモーターを制御するユニットです(MCU=Motor Control Unit)。モーター1台につき1台のMCUが必要になります。大きく200/204用、300/304用の2タイプに分かれます。さらに、ジェノア、カッター、ボタンなしの3タイプにそれぞれ分かれますが、これは同梱されるボタンの違いのみです。
パッケージ内容
本ページに掲載のキット商品には、下写真のパーツが全て含まれております(ボタンなしキットはボタン含まず)。各パーツは単体でもお取り扱い可能ですが、販売は原則としてキットのみとさせて頂いております。SEL-Busケーブルやパワーケーブルの延長、破損箇所の部分交換等で単体パーツがご入用の場合はお見積り致しますのでお問い合わせ下さい。
MCU本体

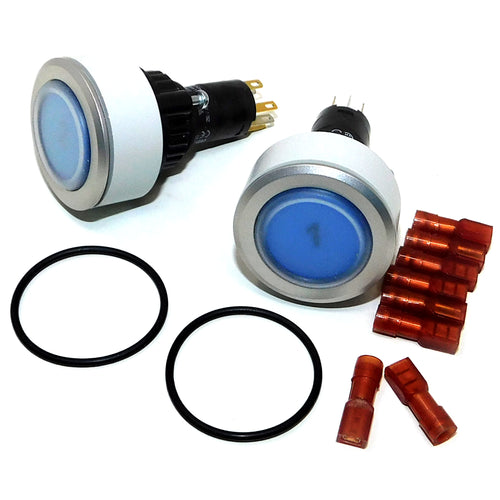

操作ボタン

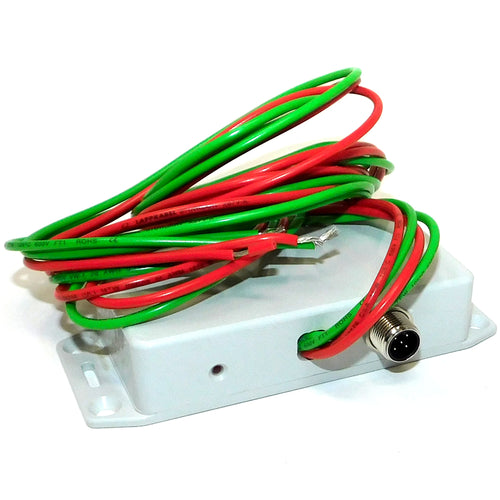

ボタンコンバーター

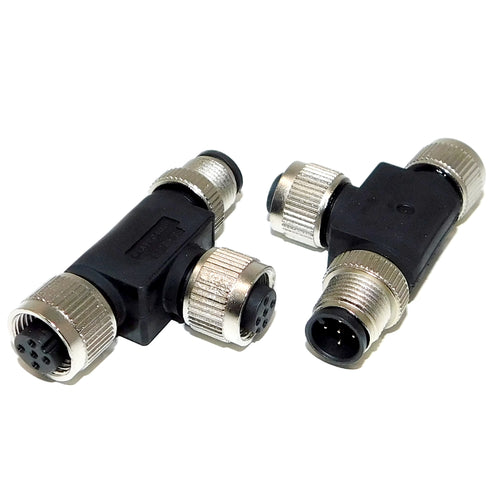

チーズコネクタ

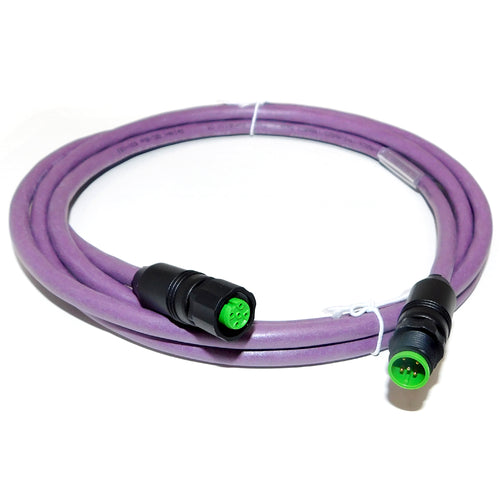

ドロップケーブル
パーツ型番とキット内容
単品品番 | 商品名 | 200/204E ジェノア | 200/204E カッター | 300/304E ジェノア | 300/304E カッター |
---|---|---|---|---|---|
532-815-20 | MCU Furlex200/204E | 1 | 1 | - | - |
532-815-21 | MCU Furlex300/304E | - | - | 1 | 1 |
540-459-06 | 操作ボタン ジェノア IN/OUT | 1 | - | 1 | - |
540-459-09 | 操作ボタン カッター IN/OUT | - | 1 | - | 1 |
532-827-01 | ボタンコンバーター Furlex用 | 1 | 1 | 1 | 1 |
532-839 | SEL-Bus チーズコネクタ | 2 | 2 | 2 | 2 |
531-102 | SEL-Bus ドロップケーブル 1m | 1 | 1 | 1 | 1 |
531-103 | SEL-Bus ドロップケーブル 2m | 1 | 1 | 1 | 1 |
追加ケーブル
キットに付属のケーブルに追加が必要な場合は下記を別途お求め下さい。いずれも弊社定番外につき、お見積りの上お取寄せにた対応させて頂きます。納期に十分余裕をもってお問い合わせ下さい。
品番 | ケーブルタイプ | 全長 | 備考 |
---|---|---|---|
531-101 | SEL-Busケーブル(オス/メス) | 0.3m | バックボーン / ドロップ |
531-102 | SEL-Busケーブル(オス/メス) | 1.0m | バックボーン / ドロップ |
531-103 | SEL-Busケーブル(オス/メス) | 2.0m | バックボーン / ドロップ |
531-104 | SEL-Busケーブル(オス/メス) | 5.0m | バックボーン / ドロップ |
531-105 | SEL-Busケーブル(オス/メス) | 10.0m | バックボーンのみ |
531-050 | パワーケーブル 10mm2 黄 | 1m単位 | PSU - MCU間+−合計40mまで |
531-051 | パワーケーブル 10mm2 青 | 1m単位 | PSU - MCU間+−合計40mまで |
SEL-Busシステム構成イメージ
図はヘッドセールファーラーFurlex 204EとメインファーラーSMF(マスト内モーター+電動ウィンチE40i)を1つのSEL-Busシステムで接続した例です。PSU、MCU、スイッチユニットはそれぞれNMEA2000で接続され、モーター&MCU間はモーター側に付属のケーブルで接続します。モーターの消費電力を補うために各ユニット同士を電源ケーブルで結ぶ点以外は一般的なNMEA2000ネットワークと何ら差異はありません。
配線・接続詳細
SEL-Busシステムの構成方法について、製品付属の取扱説明書を写真付きで要約したものが下記リンク先でご覧頂けます。ご購入前のご参考に、または設置時の概要把握にお役立てください。なお、下記リンク先では設置に関する各種注意事項等は網羅しておりません。実際の設置時には必ず取扱説明書をよくお読みください。
