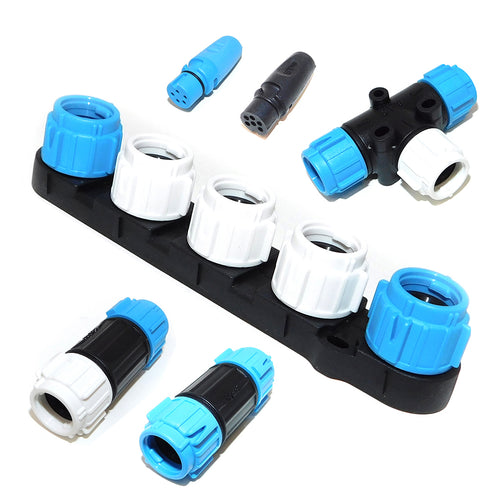

 SeaTalkngコネクタ・プラグ

定価 ¥0 ¥5,590 セール

在庫数 : 4

商品タイプ :

メーカー : Raymarine Marine Electronics

商品コード: RAYA06074

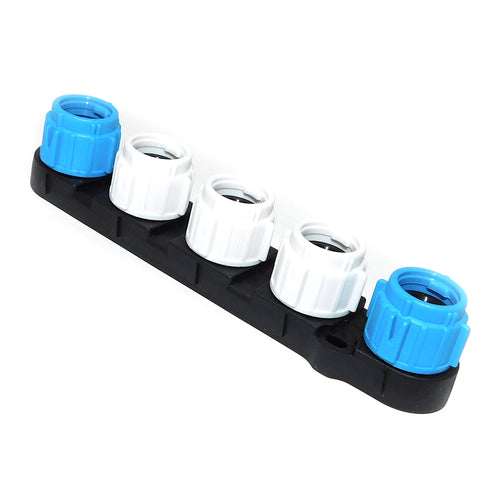

■SeaTalkng コネクタ 5口
最大3本のスパーケーブル(白)をバックボーンケーブル(青)から分岐させるためのコネクタです。

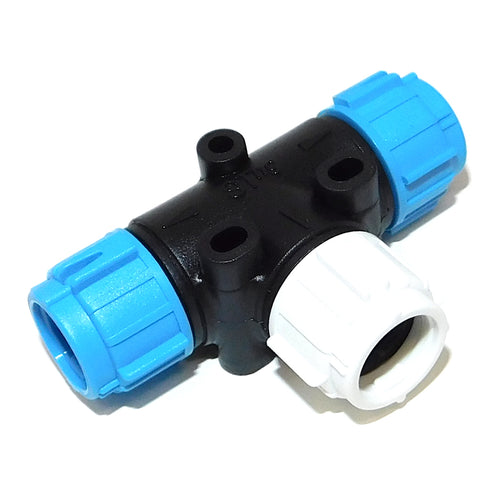

■SeaTalkng コネクタ Tピース
1本のスパーケーブル(白)をバックボーンケーブル(青)から分岐させるためのコネクタです。

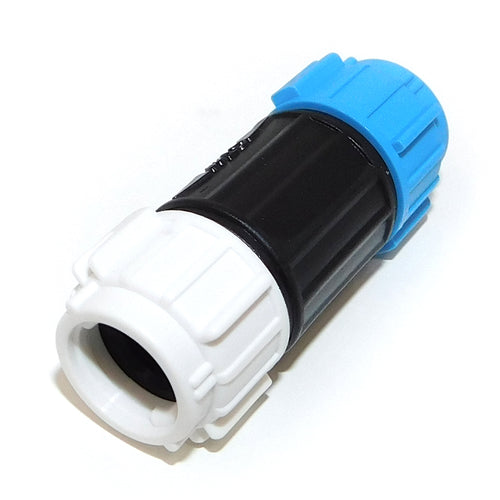

■SeaTalkng コネクタ インライン
バックボーンケーブル(青)の両端に取り付けるコネクタです。通常バックボーン配線の終端にはエンドプラグを使用しますが、このインラインコネクタを使用すれば配線終端部をスパーケーブルへの分岐点として使用可能です。終端プラグが必要なくなるため、効率の良い配線構成となる一方、インラインコネクタを使用してしまうとそれ以上のバックボーン延伸ができなくなります。このためネットワーク拡張の可能性がある場合はTコネクタのご使用が推奨されます。

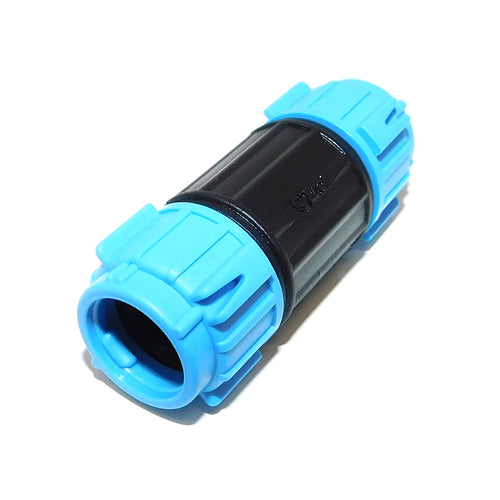

■SeaTalkng バックボーンケーブル延長ジョイント
バックボーンケーブル(青)同士を接続するためのジョイントです。バックボーン配線は各種コネクタを介してスパー分岐点を設けつつ延伸が可能ですが、スパーケーブルの延伸コネクタはございません。このため、各機器のすぐ裏手までバックボーンを敷設する配線をご検討頂くのが一般的です。

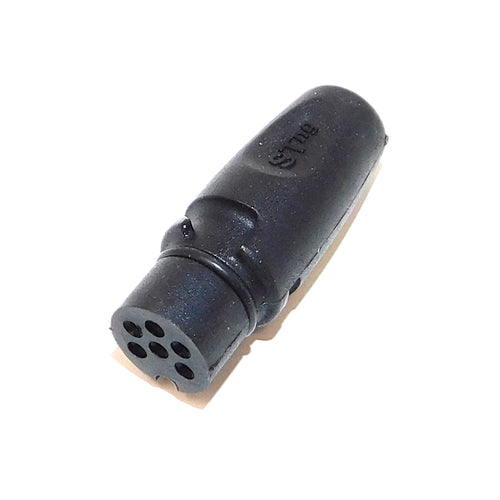

■SeaTalkng ソケット保護プラグ
使用していないスパーケーブル用コネクタ(白)がある場合、このプラグを挿し込んで保護することが出来ます。

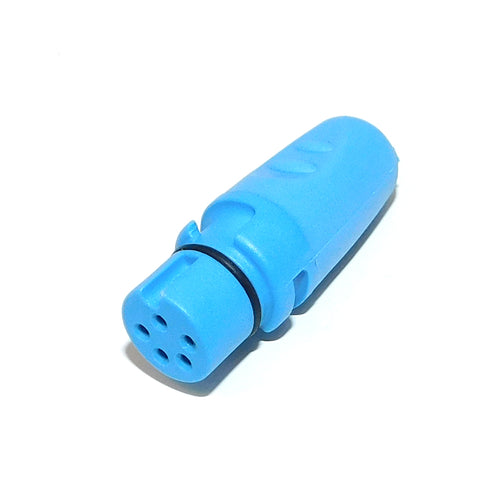

■SeaTalkng バックボーンエンドプラグ
バックボーンケーブル(青)の両端に取り付けるプラグです。1ネットワーク(1本のバックボーンケーブルに各種機器を接続した一群)に対して2個(両端1個ずつ)が必要になります。SeaTalkNGネットワーク敷設時に各機器が正常に作動しない原因として、このエンドプラグを挿入していないケースが相当の割合を占めております。このプラグはただのソケット保護キャップではなく、バックボーン配線の終端器として電気的にも接続が必須のものですので、配線の終端には必ずご装着ください。

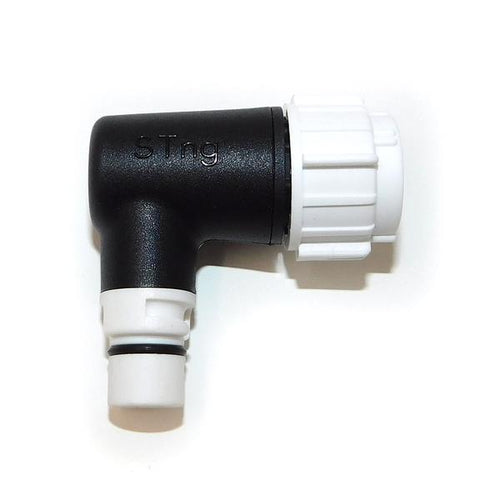

■SeaTalkng スパーケーブル用コネクタ エルボ
90度アングルのコネクタです。マルチファンクションディスプレイの背面などに便利です。

Raymarine SeaTalkng接続ケーブル
Raymarine製品はSeaTalkngと呼ばれる通信方式およびそのケーブルによって相互に接続が可能です。多彩な長さのケーブルが用意されており、ケーブルエンドには専用の接続端子が付属しているため、ケーブルを切断したりエンドを加工するといった手間が生じません。ケーブルはコネクタに挿し込むだけで接続可能で、ツイストすることでロックします。ケーブルおよびコネクタはIPX6に適合している防水仕様です。

ケーブルおよびコネクタは用途ごとに色分けされております。
SeaTalkng用ケーブルには下記の種類があり、それぞれカラーコード(色分け)がなされています。

バックボーンケーブル(カラーコード:ブルー)
SeaTalkngネットワークの主軸メインケーブルで、ネットワーク構築時にはまずこのバックボーンケーブルをボート全長に渡って配します。SeaTalkng対応機器はこのバックボーンケーブル上に設けたTピースなどのコネクタにスパーケーブル(分岐ケーブル)で接続されます。バックボーンケーブルは接続されている各機器へ電力を供給すると共に、データ通信も行なうことが出来ます。

スパーケーブル(カラーコード:ホワイト)
バックボーンケーブル上に設けたコネクタに各種機器を接続するための分岐ケーブルです。

電源ケーブル(カラーコード:レッド)
バックボーンケーブルに12V電源から電力を供給するためのケーブルです。1本のバックボーンケーブルを主軸とする1つのSeaTalkngネットワークに対し、電源ケーブルを1本接続します。ネットワークの中央付近に電源を接続すれば、接続されている全ての機器に電力を供給します。
