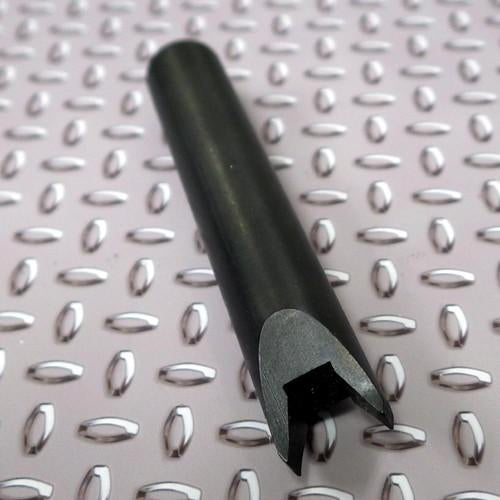

ホールカッター LIFT-THE-DOT用

ホールカッター LIFT-THE-DOT用

定価 ¥3,710 セール

在庫数 : 欠品中

商品タイプ :

メーカー : Challenge Sailcloth

商品コード: CHAGF71



スタッド(ワッシャー留め)の足を通すためのスリットを正確な間隔で空けることの出来る専用ホールカッターです。ゴムパッドの上でハンマーなどで打ってご使用ください。

LIFT THE DOT™ シリーズの固定方法(ホールカッターの使い方)

1. スタッド(オス)の位置決め
ワッシャー留めのスタッド(GL349)を生地の裏側から押し当て、スタッド先端が生地に当たっている位置を探り、チョークで印をつけます(この位置にオスが通る穴が空きます)。LIFT THE DOT™は一方向にのみ開くことが出来る金具ですので取り付け方向が非常に重要です。チョークの印から取付けたい方向に対して上下左右にラインを引き、「上側(外せる向きと逆方向)」に矢印を付けます。

2. スタッド(オス)の足を通すための穴空け
スタッド用のホールカッター(GF71)を矢印に対して横向きに当てます。ラインが交差している部分がセンターに来るように位置を調整してください。位置が決まったらハンマーなどでホールカッターの背を打ちます。これでスタッドの足を通すためのスリットが空きました。この作業はカッターナイフ等でも出来ますので固定箇所が少数の場合は必ずしも専用の工具をご用意頂く必要はございません。

これでスタッドの足を通すためのスリットが空きました。この作業はカッターナイフ等でも出来ますので固定箇所が少数の場合は必ずしも専用の工具をご用意頂く必要はございません。

3. スタッド(オス)のワッシャー固定
生地の裏側に突き出た足にワッシャー(GL501)を被せます。ワッシャーの「山側」を上向きに被せてください。ホールカッターの背やハンマーなどの硬いもので足を折り曲げて固定します。根元からゆっくり折り曲げて、打たないでください。完全に折り曲げたら仕上げに軽く打つ程度であれば問題ありません。

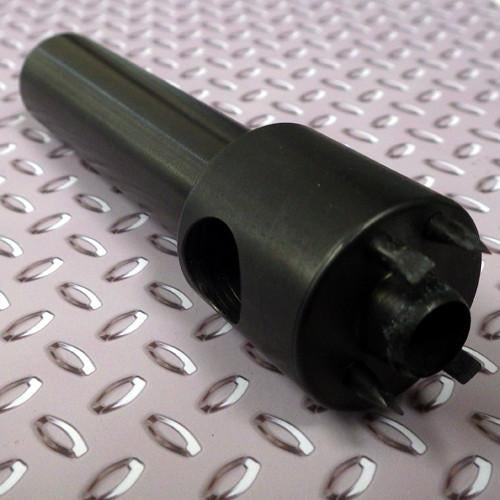

4. ソケット(メス)の取り付けスタッドと同じ要領でソケット(GL205)を取付けます。既に固定したスタッドの上に相手側となる生地を被せ、スタッドの先端が当たる位置に印を付けます。そこから取り付けたい方向に対し上下左右にラインを引き、ソケットの「LIFT」の文字が刻まれたほうが来るのと反対側に矢印を付けます。印が付いたらソケット用ホールパンチ(GF9951)を適切な位置に押し当てます。ソケットの足は等間隔ではなく、「LIFT側」は狭く、逆側は広くなっています。また、ホールカッターには(LIFT側を下として見た時)左右に穴が空いていますので、この穴に指をかけて位置合わせをして頂けば失敗のリスクを減らせます。位置が合ったらハンマーなどで打ちます。これでスリットと穴が空きました。

ソケットの足をスリットに通し、ソケット用ワッシャー(GL506)を被せます。ワッシャーには少しアールがかかっており、盛り上がっているほうを上向きにして被せてください。逆向きだとワッシャーがソケットと密着しないので間違える心配はないでしょう。ワッシャーを被せたらホールカッターの背やハンマーなどで足を根元から折り曲げてください。このとき、ハンマーなどで打たないでください

以上で完成です!
下写真では下側に「LIFT」のマークがあります。こちらがわを持ち上げた場合のみソケットからスタッドが外れます。裏側についたワッシャーとがっちり密着しているので金具が生地から浮いた状態になることもありません。
