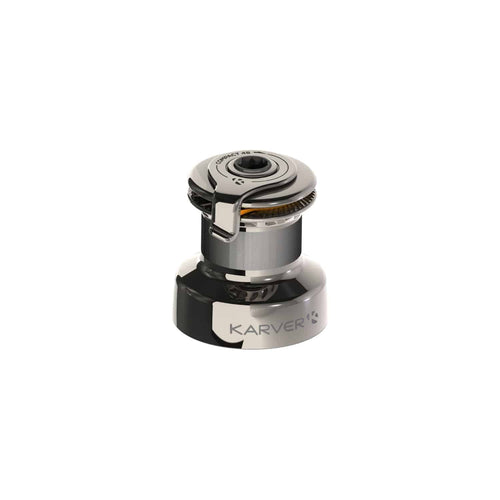

KCW45 COMPACTは対象艇長最大40 ft（12 m）のコンパクトな2速ウインチです。1速は高速巻取り、2速は高いパワー比を備えています。本品はステンレス製ドラム仕様です。メーカーはサイズ40までのウインチの置換用途として案内していますが、取付穴、ベース径と荷重条件は既存装備に合わせて確認が必要です。2019年DAME AWARDのHardware, Rigging & Sails部門を受賞したモデルです。メーカーは、高速の1速と強力な2速を兼ね備える市場で唯一のウインチとして紹介し、大型セールを揚げる操作やタッキングを容易にする設計と説明しています。「唯一」は掲載時点のメーカーによる比較表現で、当店による市場全体の検証結果ではありません。アルミ製ドラムに代わるステンレス製ドラムにより、KCW45の機能を保ちながら伝統的な外観を求める用途に対応するとメーカーが案内しています。
メーカーのKCW選定・操作上の注意
- メーカー掲載時点のKCWは1サイズです。KCW45の使用荷重は850 kgで、サイズ40相当の荷重として案内しています。交換時は艇の設計荷重と取付寸法を確認してください。
- 大型艇でも、ダビットやロックへ掛けるセールを揚げる用途など、荷重条件が適合する場合の採用例があります。艇長だけで選定しないでください。
- 上部の矢印は高速の1速を示しています。対応ロープ径は8〜11 mmです。
- 注意：ウインチハンドルは付属しません。メーカーは他社ハンドルやKarverのカーボンハンドルを使用できると案内しています。差込部の適合を確認してください。
- 左舷・右舷のどちらへも取り付けられます。メーカーはMini 650での採用例と、KarverPediaのウインチ解説を紹介しています。
メーカーが案内するステンレスKCW45の特長
- メーカーの対象艇長目安は20〜40 ft（6〜12 m）で、クルージングとレースの両方を想定したコンパクト・ウインチです。
- ベース径130 mmで、メーカーはサイズ20相当の寸法にサイズ46相当の巻上げ力を組み合わせた構成と紹介しています。
- 高速の1速と、高い巻上げ力の2速を使い分けます。メインセールの前半を素早く揚げ、後半を力の大きい段で仕上げるなどの用途を想定しています。2速とセルフテーリングを備えています。
- メーカーはサイズ46ウインチとの比較で25%軽量化、同じ巻上げ力のウインチに比べ約半分の原材料使用量を紹介値として案内しています。
- 3つのギアを使った設計で、取付方向の制約を抑えます。材質の選定で腐食と部品疲労に配慮し、保守作業を行いやすい構造です。
- メーカー掲載の保証期間は5年です。適用条件はメーカーの保証規定をご確認ください。
- 2019年DAME AwardのHardware, Rigging & Sails部門で受賞しています。
- ドラムはクロームめっきではなく、鏡面仕上げの316Lステンレス製です。
製品仕様
| メーカー品番 | PF1205836 [M+] |
|---|---|
| 重量 | 7.9 kg |
| 対象艇の全長 | 10 〜 110 ft |
| 最大使用荷重（MWL） | 0,85 T |
| 破断荷重 | 1,70 T |
| 変速段数 | 2 |
| 最大牽引力（kg） | 45 |
| 1回転あたりの最大巻取長さ（cm） | 26,4 |
| 対応ロープ径範囲（mm） | 8-11 |
| ウインチベース径（mm） | 130 |
| ドラム径（mm） | 84 |
| 高さ（mm） | 142 |
| 各段のパワー比 | 6,05 (1) – 45 (2) |
| 各段の速度比 | 1 (1) – 7,44 (2) |
| 1回転あたりの巻取長さ（cm） | 26,39 (1) – 3,55 (2) |
| 固定方法 | 6 x M6 |
| ドラム材質 | ステンレス |
メーカー動画
取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
メーカー資料・部品表
取付け・保守や交換部品の確認に。型式と部品番号をご確認ください。
- TEMPLATE KCW 45 (A4)_EN PDF · EN · 製品資料 · PF1205836 [M+]
- TEMPLATE KCW 45(US)_EN PDF · EN · 製品資料 · PF1205836 [M+]
- Testimonials_EN PDF · EN · 製品資料 · PF1205836 [M+]
