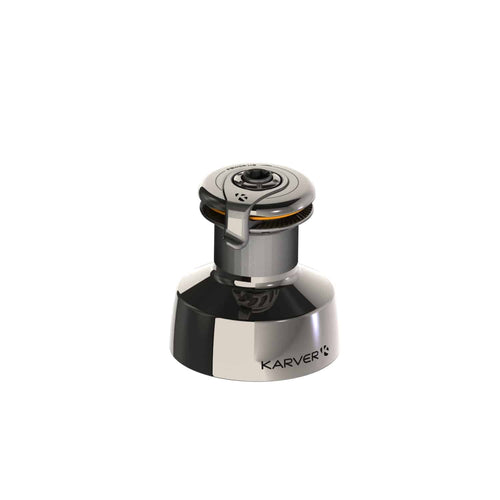

KPW110 EXTRA POWERは高いパワー比を備えた4速の手動ウインチです。通常の2速に加え、大きな力で引くための2速を備えています。ベース径は171 mmです。メーカーは同程度のサイズでより大きなウインチに相当するパワーを得る構成として紹介しています。同じ荷重を引くときのハンドル操作力を抑える用途向けです。本品はステンレス製ドラム仕様です。各段のパワー比、最大牽引力および取付条件は仕様表をご確認ください。メーカー本文では、サイズ40のウインチと同程度の取付寸法で、2〜3倍大型のウインチに相当するパワーを得る構成と説明しています。他のウインチに対して3倍のパワー、同じ荷重を引くときの操作力を約3分の1とする比較を挙げ、身体的負担を減らす手動式の選択肢として電動ウインチの代替用途を紹介しています。これらはメーカーによる比較・用途説明で、当店による比較試験や電動装備との互換性保証ではありません。アルミ製ドラムに代わるステンレス製ドラムにより、KPWシリーズの機能を保ちながら伝統的な外観を求める用途に対応するとメーカーが案内しています。
メーカーのKPW選定・操作上の重要な注意
- 注意：内部の荷重感知機構へ不要な負荷を掛けないため、Karverウインチを係留用クリートとして使用しないでください。
- 上部の矢印は最も速い1速を示します。操作力が大きくなったら回転方向を変えると、段が自動的に切り替わります。タックやジャイブでラインの荷重が急に小さくなると、1速へ戻ります。
- KSWは最初の2段が追加の高速段、KPWは最後の2段が追加の高い巻上げ力の段です。両シリーズの追加段を1台へ組み合わせることはできません。用途に合わせて選定してください。
- 標準的な2速を残し、高い巻上げ力の段を追加しています。素早い巻取りを優先する場合はKSWシリーズをご確認ください。
- モデル選定では巻上げ力だけでなく最大使用荷重も重要です。メーカーは従来のサイズ46から、寸法がサイズ40相当のKPW110へ交換する構成を例として案内していますが、交換先の定格と取付寸法を確認してください。
- 3速は最も大きな巻上げ力で長く引く段です。4速はレーサーがポンピング操作へ使用する段として紹介されています。
- メーカーの力比説明例では、KPW130はハンドルに1 kg相当の力を掛けるとラインへ130 kg相当を生じ、250 kgのライン荷重に2 kg未満の操作力で対応する構成です。使用するハンドルと条件に応じて確認してください。
- メーカーはサイズ40からKPW110への変更を275%向上と紹介していますが、比較条件の詳細が明確ではありません。この数値から定格荷重を増やしたり、艇の取付強度を判断したりしないでください。
- 短いハンドルはカバーの下や、操舵しながらシートを調整する用途にも使用できます。ランニング・バックステイやフォイルの制御など、レース用途の採用例もあります。
メーカーが案内するステンレスKPWシリーズの特長
- 標準的な2速に、高い巻上げ力の2段を追加した4速ウインチです。回転方向を変えるたびに段が自動的に切り替わります。
- メーカーは同等サイズの他社品より約3倍の巻上げ力、操作力約3分の1をシリーズ紹介値として案内しています。実際の力比はモデルとハンドルなどの使用条件を確認してください。
- 手動操作の負担を減らす構成で、電動ウインチの代替としても検討できます。ファーラー、ダガーボード、フォイルなど、操作の初期から大きな力が必要な用途にも使用されます。
- 短いハンドルを使う構成にも対応します。40相当のKPW110、46相当のKPW130、52相当のKPW150の3サイズをメーカーが案内しています。
- 全モデルにセルフテーリングを備え、従来のウインチから交換しやすい寸法を想定しています。材料の選定で腐食を抑え、保守作業を行いやすい構造です。
- メーカー掲載の保証期間は5年です。適用条件は保証規定をご確認ください。
- ドラムはクロームめっきではなく、鏡面仕上げの316Lステンレス製です。機構にはアルミと黒色硬質アルマイトの部材を使用します。
製品仕様
| メーカー品番 | PF1205833 [M+] |
|---|---|
| 重量 | 8.02 kg |
| 対象艇の全長 | 10 〜 110 ft |
| 最大使用荷重（MWL） | 1,00 T |
| 破断荷重 | 2,00 T |
| 変速段数 | 4 |
| 最大牽引力（kg） | 112,9 |
| 1回転あたりの最大巻取長さ（cm） | 14 |
| 対応ロープ径範囲（mm） | 8-12 |
| ウインチベース径（mm） | 171 |
| ドラム径（mm） | 84 |
| 高さ（mm） | 190,5 |
| 各段のパワー比 | 11,6 (1) – 40 (2) – 112,9 (3) – 32,7 (4) |
| 各段の速度比 | 1,92 (1) – 6,61 (2) – 18,67 (3) – 5,41 (4) |
| 1回転あたりの巻取長さ（cm） | 14 (1) – 4 (2) – 1,4 (3) – 5 (4) |
| 固定方法 | 6 x M8 |
| ドラム材質 | ステンレス |
メーカー動画
取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
メーカー資料・部品表
取付け・保守や交換部品の確認に。型式と部品番号をご確認ください。
- TEMPLATE KPW110 (A4)_EN PDF · EN · 製品資料 · PF1205833 [M+]
- TEMPLATE KPW110 (US)_EN PDF · EN · 製品資料 · PF1205833 [M+]
- TEMPLATE KPW130 (A4)_EN PDF · EN · 製品資料 · PF1205833 [M+]
- TEMPLATE KPW130 (US)_EN PDF · EN · 製品資料 · PF1205833 [M+]
- TEMPLATE KPW150 (A4)_EN PDF · EN · 製品資料 · PF1205833 [M+]
- TEMPLATE KPW150 (US)_EN PDF · EN · 製品資料 · PF1205833 [M+]
- Testimonials_EN PDF · EN · 製品資料 · PF1205833 [M+]
