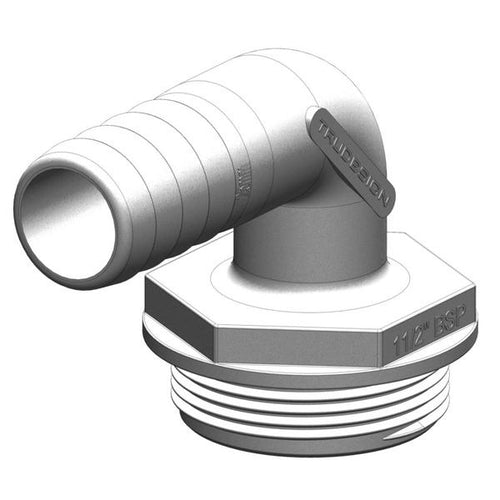

タンク用ホース継手 90°エルボ ホワイト 1 1/2BSP(お取り寄せ)

タンク用ホース継手 90°エルボ ホワイト 1 1/2BSP(お取り寄せ)

定価 ¥0 ¥1,840 セール

在庫数 : 2

商品タイプ :

メーカー : TruDesign

商品コード: TRD90593



硬い、強い、錆びない。TruDesignのタンク用ホース継手!

グラスファイバー補強の入ったナイロン合成樹脂製の90°エルボ型タンク用ホース継手です。グラスファイバー入りの素材は高強度であることはもちろん、弾性率にも優れるため揺れや振動による疲労を起こしにくいという特徴も持ちます。このため硬さと耐久性、そして形状安定性をも合わせ持った強靭な製品に仕上がっています。樹脂製素材を用いた本製品は金属製の部品などに固定しても電触トラブルを起こすことはなく、もちろん製品自体が腐蝕することもありません。本製品はISO規格(9093-2)に適合しており信頼性も抜群です。

  • 継口が長めなので、ホースクリップを2個しっかり取り付けられます。
  • 安全のためにも2個クリップ装着がオススメです。
  • 軽量で強固なグラスファイバー強化のナイロン合成樹脂製品です。
  • 錆つきや電蝕といったトラブルを心配せずに長期間ご使用いただけます。
  • 薬剤に強く、軽油やガソリン、船底塗料などの影響を受けず劣化もしません。
  • 紫外線による分解や変色を起こしにくく、日照下でも高い耐久性を発揮します。
  • 耐用温度が-20度から+110度までと非常に幅広く、様々な用途に適合します。
  • 緑色の膜を生じるブロンズとは異なり、変色せず美しい外観を保ちます。
品番 ネジ穴直径(BSP 平行ねじ - インチ) 対応ホース口径 mm(インチ)
90593 1 1/2 BSP 25mm (1")
90594 1 1/2 BSP 38mm (1 1/2")

ブロンズ VS コンポジット - 今、本当に強いのは?

技術の進歩が生んだ思わぬ弊害
長い間、ブロンズは水中で使用するマリン用金属系素材の代表とも言うべき座に君臨していました。様々な金属、合金の中でもブロンズがとりわけ優れた性能を発揮していたのは確かな事実です。少なくともこれまでは。しかし、昨今の船には電装品が多く搭載され、その数はどんどん増加しています。高輝度のデジタルディスプレイがコンソールを埋め尽くし、様々な計測データを相互利用する航海計器やレーダーのネットワークが船中を駆け巡り、そして今やオートパイロットなどの操船システムですら携帯端末で容易に制御できてしまいます。ですがその一方で、こうした技術の進歩がブロンズ製品の地位を大きく揺るがしました。電装品に用いられる電力は船外へも放たれ、金属製のスルハルやシーコックといったパーツに深刻な悪影響を及ぼします。繋船中にはこうした影響はより顕著に現れます。特にバースの間隔が短い場合は一方の船から流れ出た電気は伝導体(海水)を伝い、近隣の船の金属部分へと伝わります。この時双方の金属部品がダメージを受けることは言うまでもありません。

ブロンズにすらなかった特性を多数備えた新素材
そこで登場した新素材がコンポジット素材(ナイロン合成樹脂)です。「脆弱なプラスチック品」とみなされがちですが全く違います。海中などの過酷な環境での使用を想定し、グラスファイバーによる補強が施された素材は高強度にして軽量、そして弾性にも富むため衝撃をしなやかに受け流し、化学物質にも強いという特徴を持ちます。また、一般的な樹脂素材なら紫外線照射下では風化して脆く崩れてしまいますが、マリン用コンポジット素材は紫外線にも高い耐久性を示します。これは各艤装品メーカーなどが製造しているコンポジット素材の各種艤装品などによる証明を日々御覧頂いていることでしょう。そして何より、コンポジット素材の配管部材を使用する最大のメリットは電触、腐蝕を起こさないという点にあります。部材本体が錆びないのはもちろんのこと、金属製のハルにも何ら問題なく取り付けが可能です。弊社取り扱いのTruDesign社では、こうした強靭なコンポジット素材を用いた製品をISO9001による管理の元で製造しており、海事用品の国際規格にも適合する高品質な製品をご提供致しております。

マリン用途で推奨される管用ネジの種類と規格(呼称)について
ネジには様々な規格が存在しており、また同じものでも異なる規格で呼ばれていたり名称そのものが何種類もあるケースもあります。こうしたことによるパーツ選びの失敗をなくすために、ここではマリン用管用ネジの推奨タイプと規格の名称をご説明します。

1. テーパーねじ VS 平行ねじ マリン用途に適しているのは?
一般的に水道管など気密性が求められる用途では先細りになった「テーパーねじ」が広く用いられています。しかしながら、テーパーネジは強度面では決して優れておらず、おねじとめねじがしっかりと結合する部分が先端のごく一部に限られてしまうため、常に揺れや歪みを受け続けるボート内で使用することは推奨されません。このためマリン用途では根本から先端まで同じ径の円筒にネジ山を切った「平行ねじ」が用いられます。

平行ねじを使用するメリット
・ ねじ込んだ全てのネジ山が均等に結合するため強度が高い
・Oリングなどのシール材がネジから独立しており信頼性が高い
・ネジ自体にシーリングするテーパーねじと異なり異物が混入しにくい
・ネジの付け根には縁があり、面で接合するため曲げや疲労にも強い

2. NPS、BSP、G、R、PF、PT・・・ネジ規格の記号たち
ネジの規格は非常に多岐にわたり、サイズ表記には記号がそのまま用いられていることが多いため見慣れない人にとっては難解なものと思われがちです。ここでは管用ネジに関係する一部の規格をピックアップして解説します。

2-1. NPS / NPT
アメリカ管用ねじ(Nationai Pipe Straight / Taper)です。北米で用いられている規格ですが、日本で広く普及しているPT、PFネジ(詳細後述)とは互換性がありませんのでここでは解説を割愛します。なお、弊社取り扱いのTruDesign社ではNPS(アメリカ管用平行ねじ)規格の製品も製造致しており、お取り寄せにてご提供が可能です。

2-2. BSP(P) / BSPT
British Standard Pipeの略称で、日本で広く用いられているPT、PFネジと互換性があります。末尾のPは平行(Parallel)、Tはテーパー(Taper)をそれぞれ表します。単にBSPと表記された場合は通常BSPP(平行ねじ)を指します。弊社ではTruDesign社製のBSP規格による各種ホース継手、配管継手、バルブ、スルハル等を定番品として展開しております。

2-3. 日本における管用ネジの規格
日本ではISO規格で管用ネジの記号が定められていますが、テーパーネジ、平行ねじ、おねじ、めねじそれぞれに異なる記号が割り振られており、更に旧JIS規格での呼称もあり記号が若干煩雑になっています。この日本におけるISOおよび旧JIS規格の定める各種管用ネジの記号にBSP規格を加えた対応表が下記です。即ち、マリン向けの管用ネジとしてはGネジ(旧PFネジ)が推奨され、これらはBSPネジと互換します規格の異なるネジには互換性がなく、不適切な接続は漏れや破損の原因になりますので、接続相手の規格をよくご確認の上正しい製品をお買い求め下さい。

ネジ種別 ISO規格 旧JIS規格 BSP規格 規格
管用平行 おねじ G...A or G...B(※1) PF BSP(P) JIS B 0202
管用平行 めねじ G PF BSP(P) JIS B 0202
管用テーパー おねじ R PT BSPT JIS B 0203
管用テーパー めねじ Rc PT BSPT JIS B 0203
管用テーパーねじ用平行めねじ Rp PS - JIS B 0203

※1 ISO規格によるおねじの表記は記号G+サイズ+公差による等級(AorB)で表記されます。

3. 管用平行ねじ(JIS B 0202)の実際の寸法と表記・呼称
先述の各種管用ねじのうち、管用平行ねじについての寸法や表記方法、呼称について解説します。

3-1. 表記について
先述の通り、管用平行ねじの規格につていはG=PF=BSPという関係が成立しておりますので、お使いの配管部材がG(PF)ネジであれば同サイズのBSPネジが適合致します。これらはいずれもサイズをインチ表記しており、表記方法が下記のように若干異なります。なお、弊社取り扱いのTruDesign社のネジにはBSP=B、NPS=Nの表示がネジ部分に入っております。
例)3/4インチ管用平行めねじの場合:G3/4 = 3/4 BSP

3-2. 呼称(通称)について
管用ねじは「いちぶ」「にぶ」・・・という呼称の仕方をすることがあります。これは1/8インチを基準として「いちぶ」と呼び、1/4、3/8、1/2・・・とサイズが大きくなるごとに「にぶ」「さんぶ」・・・と呼称するというものです。1/4なのに「にぶ」、1/2なのに「よんぶ」と呼ばれるため混乱しがちですが、1/4=2/8なので「にぶ」、1/2=4/8なので「よんぶ」です。このように分母を8に揃えて考えると分かりやすいです。

3-3. 実際の寸法について
ここまで「規格に互換性がないネジ同士は使用できない」とご説明してきましたが、実際にお手元にあるネジの規格を確かめるのは難しい場合が多いのが現実です。配管部材のネジ規格などは艇種から判断することはおろか、配管部材のメーカーまで分かっていても特定は困難です。このような場合は各規格の寸法データを照会して頂くことをお勧め致します。各呼び径ごとに、1インチ(25.4mm)あたりいくつのネジ山が並んでいるかで判断出来る可能性があります。下記はJIS B 0202にて示されておりますGネジの寸法表(抜粋)です。また、規格のわかっている別のネジを合わせてみてネジが噛み合うかを確認する方法もあります。この方法は下図におけるピッチが同じであれば呼び径が完全に同じである必要はなく、実際にねじ込んで確認する必要はありません。また、おねじ+めねじの他に、おねじ+おねじでも確認できます。ネジの一部を押し付けあって回してみて、噛み合っている(緩むor締まるようにネジが移動する)感覚があればピッチが同じであると確認できます。
例:規格の分からない呼び径1/2インチのネジと、G3/4だとわかっているネジがある。この2つのネジを押し付け合いながら回してみて、噛み合う動きが感じられたら1/2のネジもGネジであると確認出来ます(いずれもピッチが1.8143であるためです)。

ねじの呼び ミリ換算値 ねじ山数(25.4mmにつき) ピッチ(P)(参考)
G 1/16 1.6 28 0.9071
G 1/8 3 28 0.9071
G 1/4 6 19 1.3368
G 3/8 10 19 1.3368
G 1/2 13 14 1.8143
G 5/8 16 14 1.8143
G 3/4 20 14 1.8143
G 7/8 22 14 1.8143
G 1 25 11 2.3091
G 1 1/8 28.5 11 2.3091
G 1- 1/4 30 11 2.3091
G 1- 1/2 40 11 2.3091
G 1- 3/4 44.5 11 2.3091
G 2 50 11 2.3091

参考. アメリカ管用ねじの寸法
下記はNPT/NPS規格の管用ねじ寸法です。先述の通りアメリカ管用ねじは日本で広く用いられているGネジとは互換しません。しかしながら、アメリカやヨーロッパ製の船、配管製品にはアメリカ管用ねじが採用されている場合があります。お手元の配管製品に下記寸法のねじが使用されている場合、これに適合する配管部材はお取り寄せにてご用意可能ですのでご相談ください。

ねじの呼び ミリ換算値 ネジ山数(25.4mmにつき) ピッチ(参考)
1/8 3 27 0.9407
1/4 6 18 1.4111
3/8 10 18 1.4111
1/2 13 14 1.8142
3/4 20 14 1.8142
1 25 11.5 2.2086
1 1/4 30 11.5 2.2086
1 1/2 40 11.5 2.2086
2 50 11.5 2.2086
