ガススプリングの取り付け方
タイプ5とタイプ10〜30とで若干構造が異なりますのでサイズ別に解説しております。また、スプリング挿入時の最大全長(スプリングが伸び切っている状態、両エンドのピンセンター間)は下表のとおりです。

タイプ05 タイプ10(スタンダード) タイプ10(ロング) タイプ10(スタンダード) タイプ10(ロング) タイプ10(スタンダード) タイプ10(ロング)
1380mm 1585mm 1895mm 1935mm 2475mm 2365mm 2865mm

タイプ5の場合

  1. 本体シリンダ(太い方)のエンドにある黒いパーツを外します。黒い突起を押しながら引っ張ると取れますので2個を交互に外してください。
  2. 細い方のシリンダを全部引き抜きます。先端に黒いパーツがあるので外しておきましょう。固定されていないので落とさないようご注意ください
  3. ガススプリングに付属しているスペーサー(筒)を細いほうのシリンダー(取付時ブーム側に来る方)に入れます。ワイヤーとの位置関係にご注意ください。
  4. ガススプリングのエンドパーツを用意します。エンドパーツにはワイヤーの溝がついていますので向きに注意してください。
  5. ガススプリングのエンドパーツをガススプリングの太い方に固定し、溝にワイヤーを挟んでブーム側に来るシリンダに差し込みます。ガススプリングキットは上側(ブーム側)に太いほうが来ます。
  6. ガススプリングの細い方のエンドにもう一つのエンドパーツを取り付けます。エンドパーツは本体シリンダ内に入っています。
  7. ワイヤーを溝に合わせ、下側(マスト側)に来る太い方の本体シリンダに差し込みます。
  8. 本体シリンダを嵌め合わせる前に、先程外した細い方のシリンダの先の黒いパーツを元に戻します。
  9. 太い方のシリンダのエンドパーツを元通り嵌め直せば完成です。

1

2

3

4

5

6

7

8

9

タイプ10〜30の場合

  1. 本体シリンダ(太い方)のエンドにある黒いパーツを外します。黒い突起を押しながら引っ張ると取れますので2個を交互に外してください。
  2. 大きいモデルほど外しにくいですが、必ず外せます。
  3. 細い方のシリンダを最後まで引き抜きます。
  4. 細い方のシリンダ先端にガススプリング用のエンドパーツが付いているので、先ほどと同じ要領で取り外します。
  5. 外れました。
  6. ガススプリングに付属のスペーサー(筒)を本体シリンダの太い方に差し込みます。ワイヤーとの位置関係にご注意ください。
  7. ガススプリングの細い方のエンドにエンドパーツを取り付けます。向きに注意してください。
  8. ワイヤーを溝に合わせ、太い方のシリンダに差し込みます。
  9. 最後まで差し込みました。
  10. ガススプリングの太い方のエンドに先程取り外したエンドパーツを取り付けます。向きに注意してください。細い方のエンドとは逆向きになります。
  11. エンドパーツを元通り細い方のシリンダの先端に固定します。
  12. シリンダを元通りに差し込み、太い方のシリンダのエンドパーツを嵌め直せば完成です。このときワイヤーを引っ張りながら差し込むとスムーズに入ります。

1

2

3

4

5

6

7

8

9

10

11

12

↓タイトル:セルフロッキング ハイロードアイ

ロープのホールド性に優れたハイロードアイです

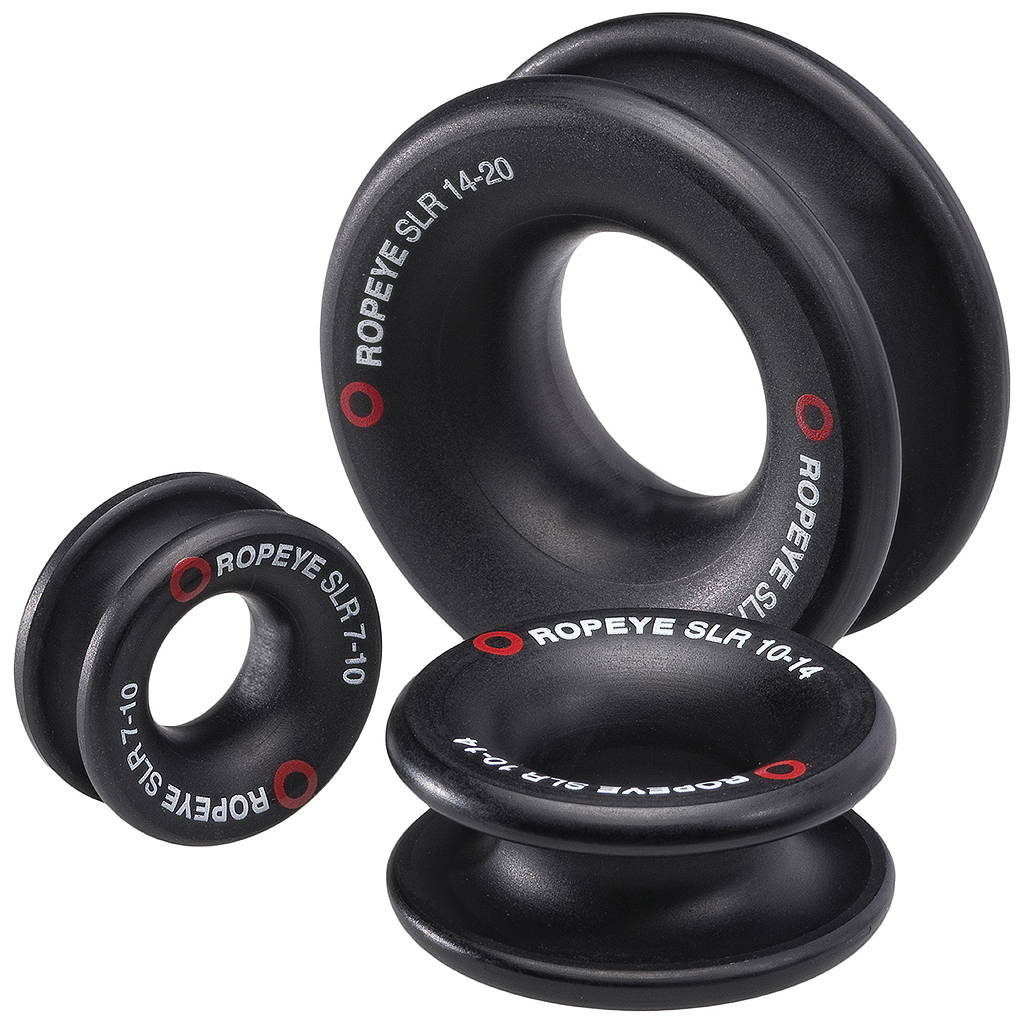

高級感のあるつや消しマットなアルマイト加工を施した、軽量高強度なアルミニウム製ハイロードアイです。リング外周部の溝の端が僅かに「反り返った」形状になっており、ロープをはめ込んだ際にしっかりロープをホールドするようになっております。

品番(SRL A-B) 外周溝径(A)mm 内径(B)mm 厚さ(C)mm 外径(D)mm 重量(g) 安全荷重(kg) 破断強度(kg)
SLR 7-10 7 10 11 24 5 800 1,600
SLR 10-14 10 14 15 34 13 1,600 3,200
SLR 14-20 14 20 20 46 30 3,200 6,400
SLR 20-28 20 28 31 70 120 6,400 12,800
SLR 28-38 28 38 44 99 290 10,000 20,000

このピンクのところはバリアント用&バリアントトップ写真です。商品登録がかかってなかったのでここに貼り付けておきます。各バリアントなどに使用後はこのピンクのボックスごと削除してしまってください。

↓タイトル:ROPEYE XS 壁貼り型パッドアイ

穴空け不要な壁貼りタイプのパッドアイです

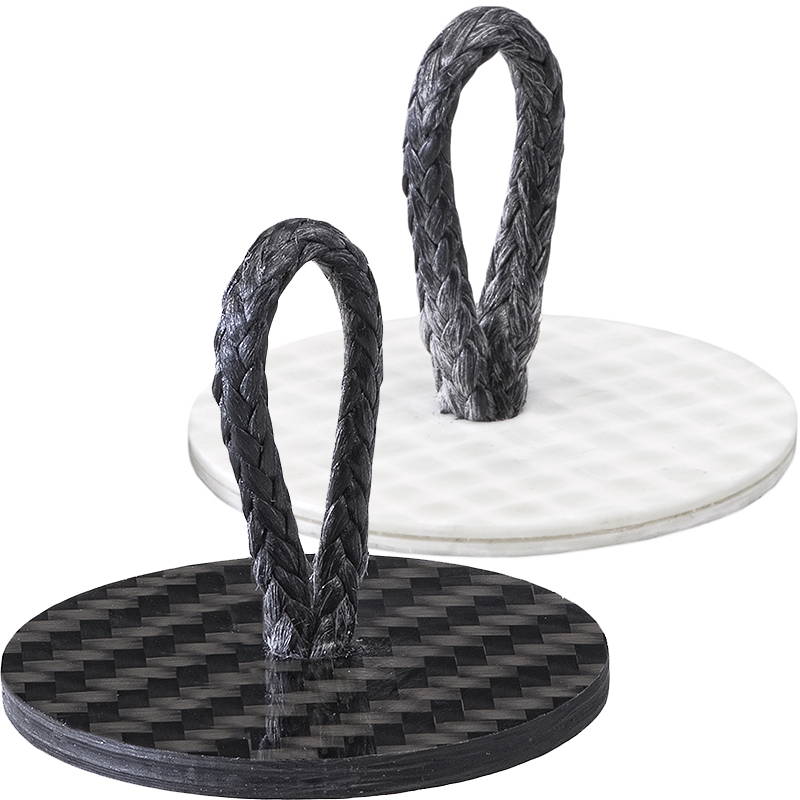

ファイバー素材のパッドに高強度ロープを埋め込んでループ状にした壁貼りタイプのパッドアイです。薄くて軽量、表面はカーボンまたはグラスファイバーの高級な質感です。パッドの裏面はザラザラした質感になっており、接着用シーラントでの固定がしやすくなっております。面接着用のマリングレードシーラントで取り付けたい面に固定してください。固定時はシーラントの取り扱い指示に従って施工してください。本製品は船内壁面への固定を想定して設計されております。

品番 ロープ径(A)mm ループサイズ(B)mm パッド直径(C)mm パッド厚さ(D)mm 安全荷重(kg) 破断強度(kg) 材質
XS CARBON F 3 30 40 3 250 500 カーボンファイバー
XS GLASS F 3 30 40 3 250 500 グラスファイバー
