本ページでは、AXIOMの特徴、製品概要のみをご案内しております。すでに本製品のことをご存知で、実際にご購入される場合は こちらをクリックして頂いて各シリーズのより詳細な情報、並びにご注文受付画面を御覧ください。
驚速のパフォーマンスとパワーを指先一つで思いのままに
RealVision 3D™ ソナーが一体となったRaymarineのパワフルで新しい多機能ナビゲーションシステム。全く新しいLightHouse 3 オペレーティングシステムと驚異的な処理速度を誇るクアッド・コアを搭載したこのAxiomが、水上で過ごす時間をこれまでとは全く異なるものに変えます。Axiomは拡張性に優れた製品で、必要に応じて機能を追加することができます。QuantumレーダーやCHIRPソナー、FLIR感熱カメラ、航海計器、オートパイロット他全てのRaymarine機器との互換性を有し、Rockford Fostage社のマリン用オーディオにも対応しています。また、Wi-FiやBluetooth接続でスマホ、タブレット向けのRaymarineアプリとも連動します。
AXIOMシリーズの3つの特徴
LightHouse 3 ー 新しいLightHouse 3 OSはその早い処理速度によって、滑らかな操作を可能にし、なおかつ非常に直感的な操作方法のため、「ハイテク機器の難しい操作は御免だ」という方にとっても比較的わかりやすく使いやすいシステムを採用しております。
多彩な電子海図をサポート ー 良品質なNavionics社の電子海図やNV Digital、Blue Latitudeといった優良メーカーによるデータを用いたLightHouseチャート（ラスター、ベクター両方式）に対応しています。なお、海図データは同梱されておりませんので別途お求めください。
周囲認知力の向上による安全性の強化 ー AXIOMシリーズは、船内外の状況を確認するためのカメラやレーダーと接続することができ、それらを駆使することでコックピットを出ることなく、いつでも簡単に周囲の安全確認を可能にしました。
◯ LIGHTHOUSE 3 - 直感的かつパワフルなOSシステム
新しいLightHouse 3 OSはその早い処理速度によって、滑らかな操作を可能にし、なおかつ非常に直感的な操作方法のため、「ハイテク機器の難しい操作は御免だ」という方にとっても比較的わかりやすく使いやすいシステムを採用しております。

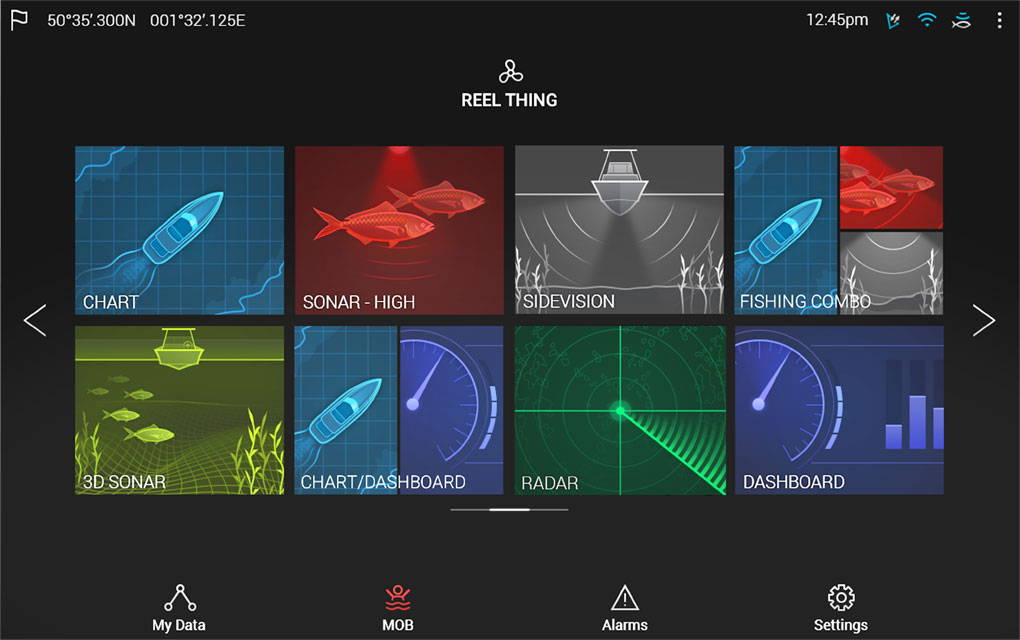

整理整頓されたホームスクリーン
LightHouse 3のホームスクリーンは、わかりやすいサイズのシンプルなアプリケーションのアイコンを採用しています。また、このホームスクリーンでは、表示するアプリケーションの順番を変えたり、あなたのお気に入りやよく使う項目のみを表示したりと、ご自身の使い方に合わせてカスタマイズすることが可能です。

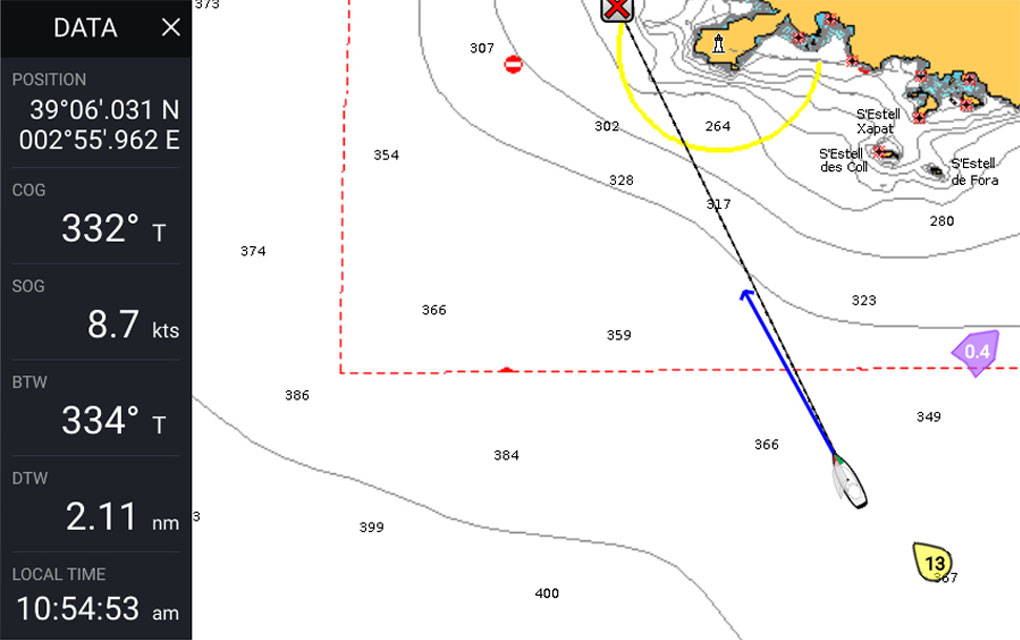

スワイプであなたのデータを素早く表示
画面の端をスワイプ(指を横に滑らせる)ことで、いつでも見たい時に航海データを表示することが出来ます。常に忙しい船上において、この航海データへの素早いアクセス機能は無くてはならないものでしょう。
美しいデータ表示
データが表示されているボックスをドラックすると、あなたのお好きなところに配置することが出来ます。また、データボックスのサイズやスタイルも好みに合わせて変更することが出来ます。

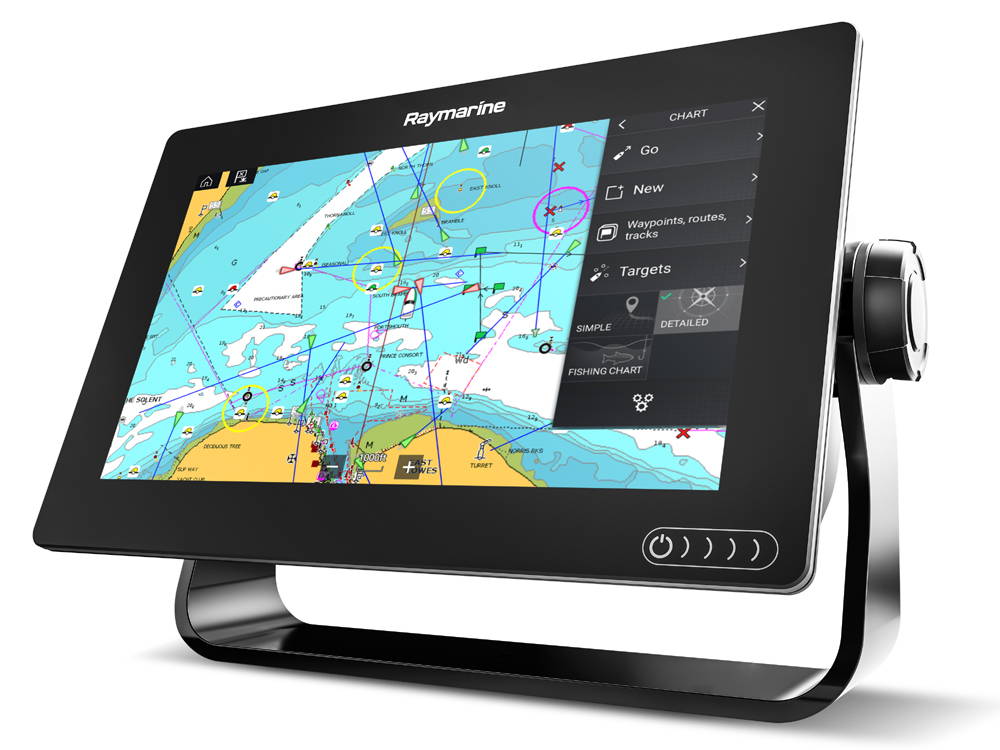

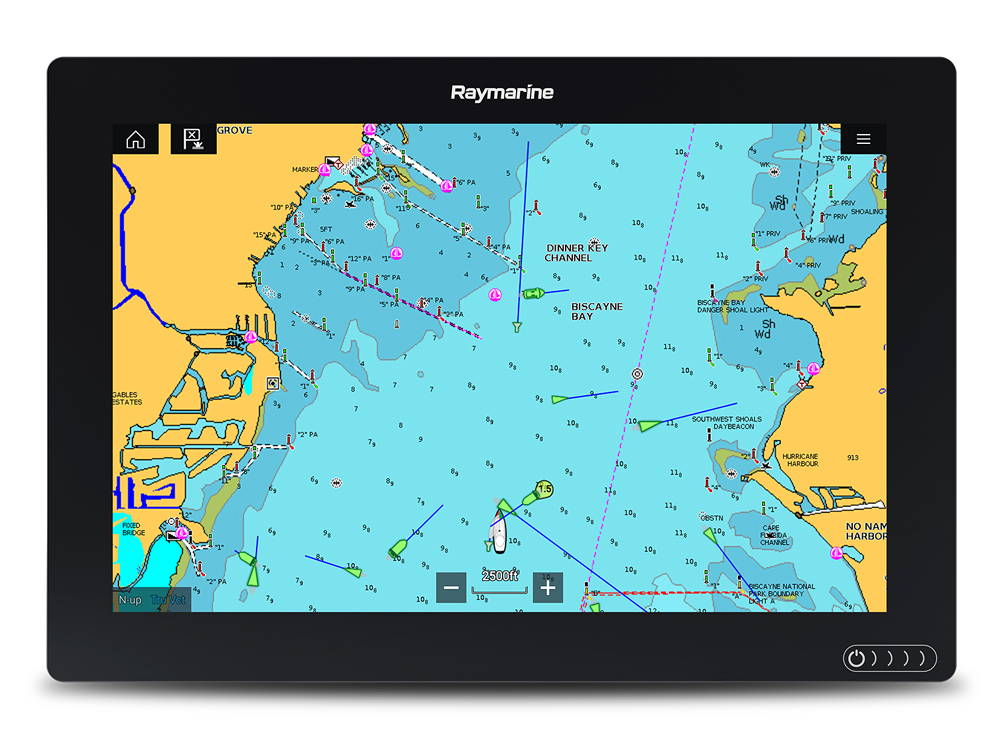

◯多彩な電子海図をサポート
良品質なNavionics社の電子海図やNV Digital、Blue Latitudeといった優良メーカーによるデータを用いたLightHouseチャート（ラスター、ベクター両方式）に対応しています。なお、海図データは同梱されておりません。別途お求めください。また、位置情報の更新と画面への反映もスムーズです。10Hz 72チャンネルGPS/GLONASSレシーバーで敏速に位置情報を更新します。
| チャートタイプ | 対応多機能ディスプレイ(MFD) | 備考 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Raymarine LightHouse NOAA | Raymarineの全てのMFDに対応 | - | ||||||||||
| C-MAP | AXIOM/AXIOM Pro(LightHouse 3.1バージョン時点)以外の全てのRaymarineのMFDに対応 | LightHouse 3.1バージョン時点ではAXIOM/AXIOM Proには対応しておりませんが、将来的なソフトウェアアップデートで使用可能になる見込み。 | ||||||||||
| Navionics | Raymarineの全てのMFDに対応* | *LightHouse 3.1バージョン時点では、Navionicsの一部の機能には対応しておりませんので、その点ご了承ください。 | ||||||||||
| Blue Latitude | Raymarineの全てのMFDに対応 | - | ||||||||||
| Fugawi Aboard | Raymarineの全てのMFDに対応 | - | ||||||||||
| Standard Mapping | Raymarineの全てのMFDに対応 | - | ||||||||||
| Solteknik HB | Raymarineの全てのMFDに対応 | - | ||||||||||
| Wavey Lin | Raymarineの全てのMFDに対応 | - | ||||||||||
機動性と精度、そして信頼性。その全てが新次元の REALVISION 3Dソナー
ジャイロ安定化ソナー技術により、船の動きによるソナーへの影響を和らげ、非常に鮮明な画像を描画します。
RealVision 3Dソナーは単一のボディにCHIRP DownVision、CHIRP SideVision、高周波CHIRPが一体となっております。

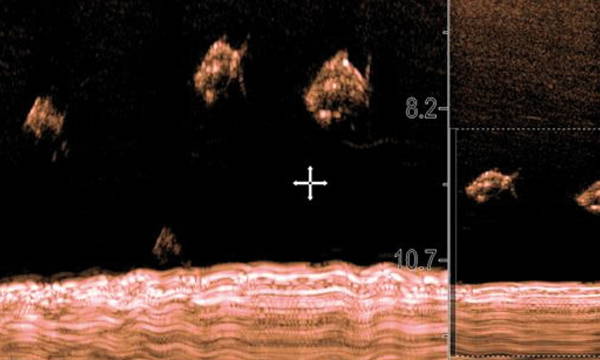

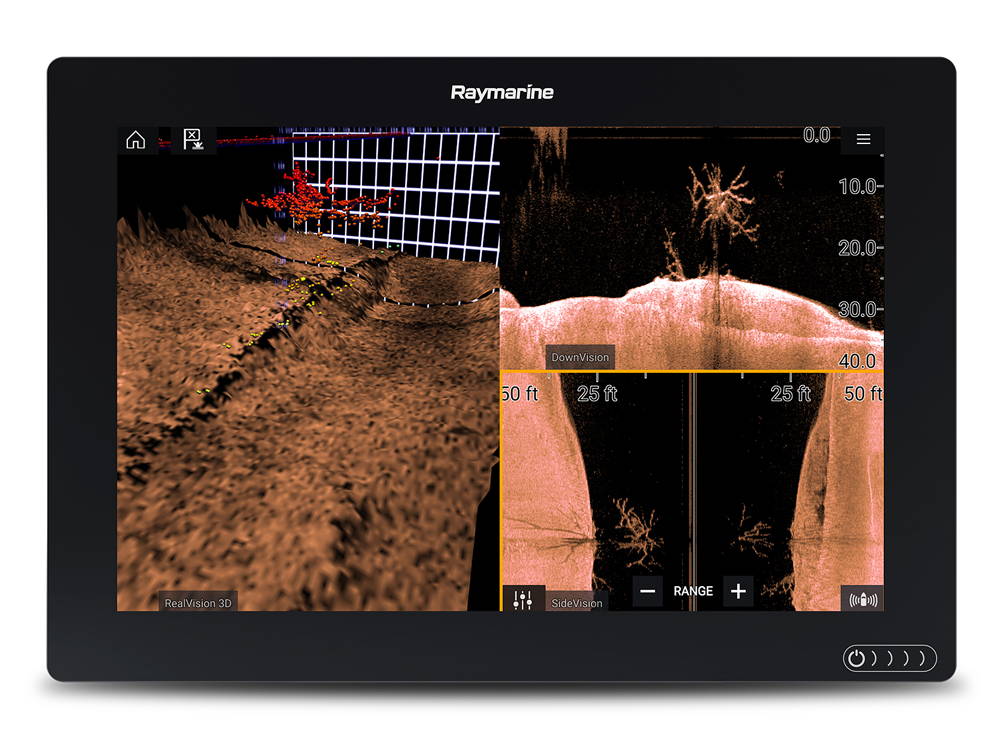

鮮明な魚影探知
写真並みの鮮明さを誇るRealVision 3Dソナーによる画像描写であっという間に水底地形の描写や魚の位置特定が可能です。
広範囲探知が可能なCHIRPソナー
60種類もの異なる周波数で放たれるシグナルにより、非常に詳細な画像の描写と最高レベルの精度を誇る魚影探知性能を発揮します。

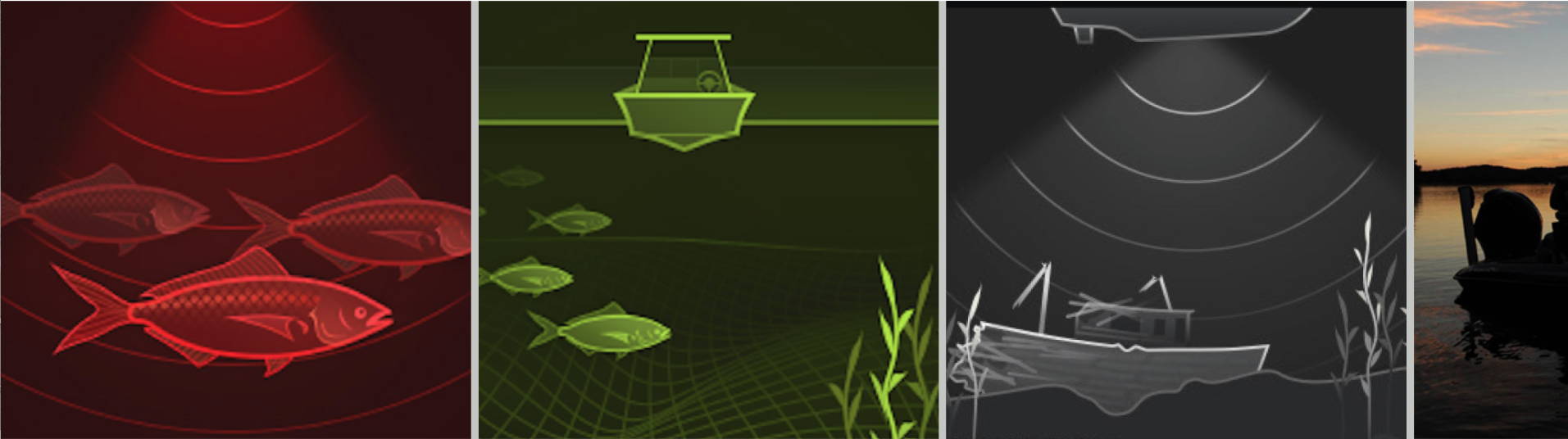

強力な4種のソナーをサポート
RealVision 3D､CHIRP DownVision、SideVision、そして600W（50/200kHz）の高周波ソナーをサポートしています。
RealVision 3Dをご使用頂く場合、以下のソナーを別途ご購入頂く必要があります。
RV-100 REALVISION 3Dソナー

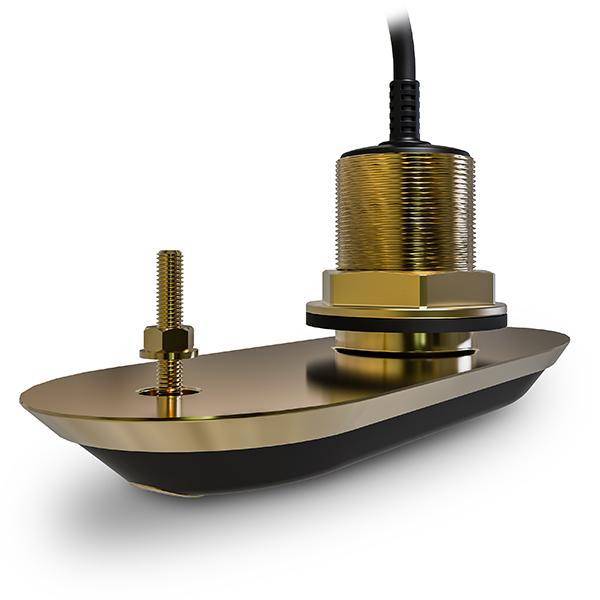

RV-200 REALVISION 3Dソナー スルハルマウント (ブロンズ)

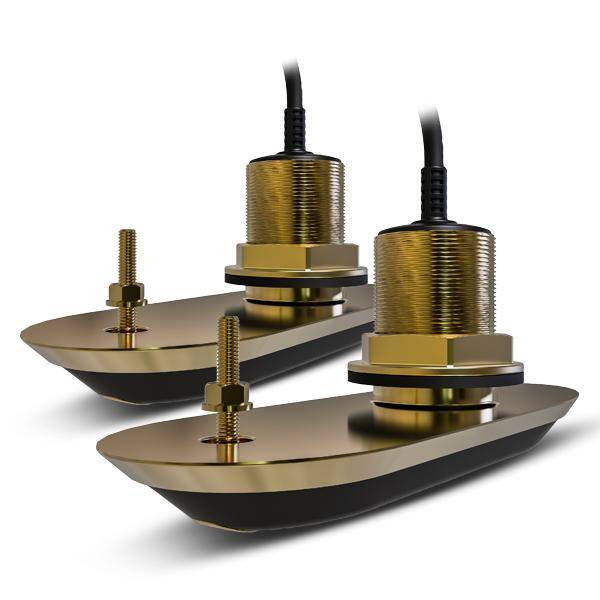

RV-200 REALVISION 3Dソナー スルハルマウント (ブロンズ)（両舷用）

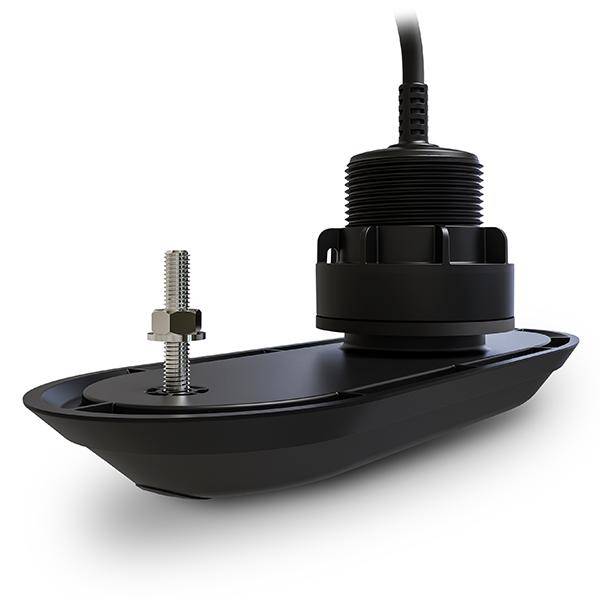

RV-300 REALVISION 3Dソナー スルハルマウント (合成樹脂)

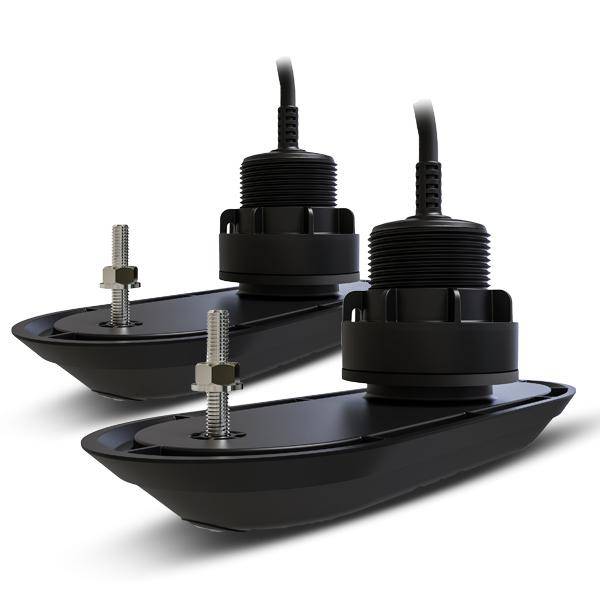

RV-300 REALVISION 3Dソナー スルハルマウント (合成樹脂)（両舷用）
また、AXIOM7に関しましては、DownVision対応モデルとRealVision対応モデルが存在し、万が一RealVision対応モデルにDownVisionソナーをご使用される場合は、専用のアダプターでRealVisionソケット(25ピン)からDownVisionソケット(9ピン)に変換する必要が有ります。

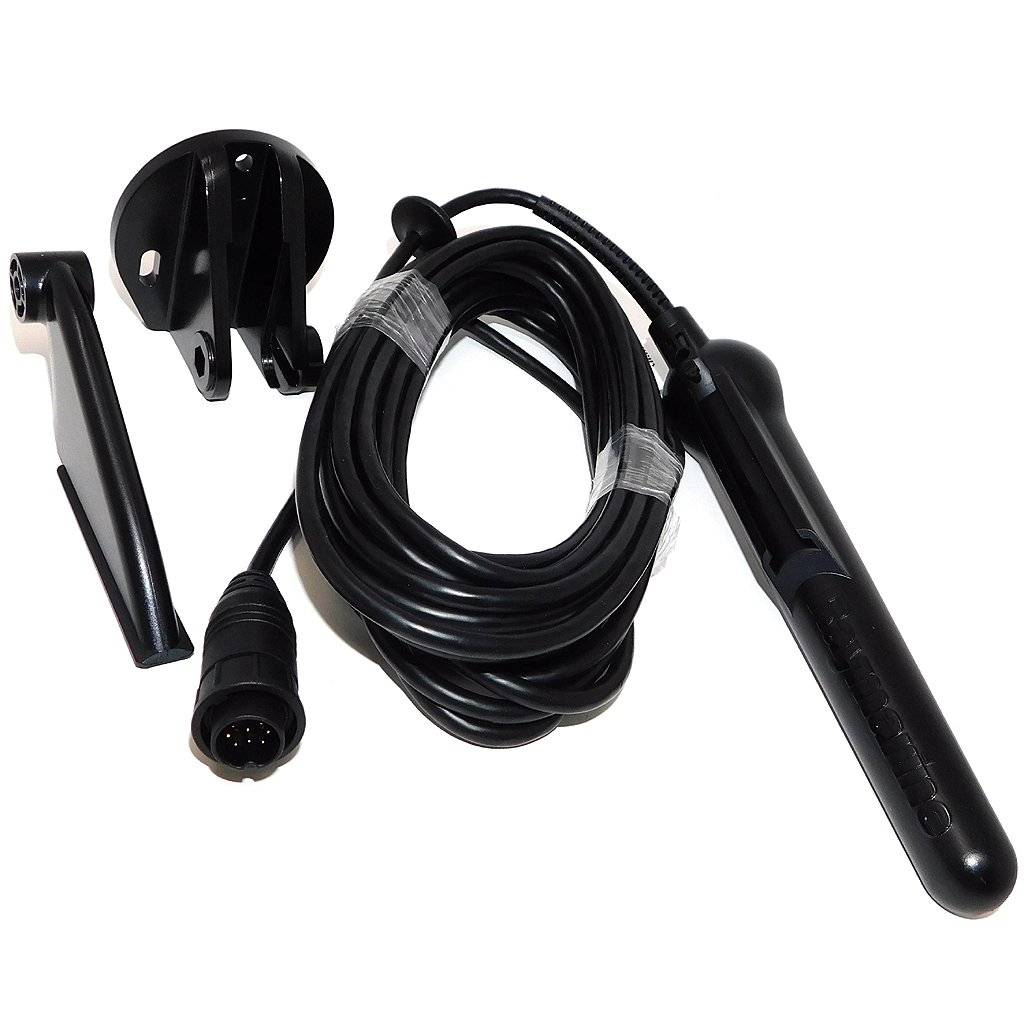

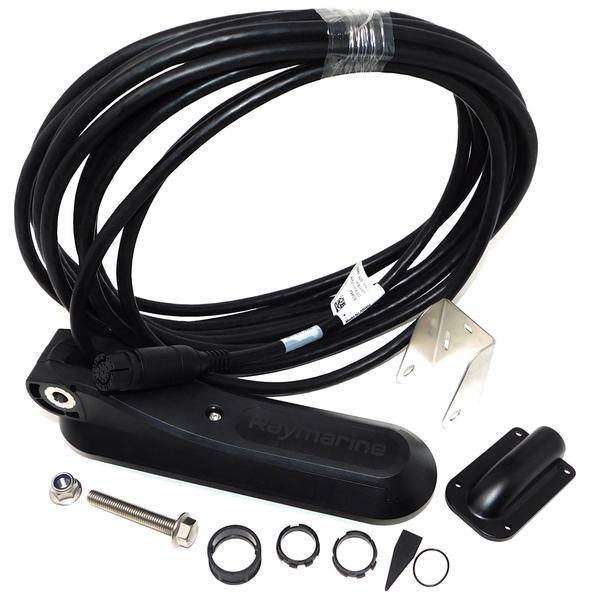

CPT-900 水深＆水温計一体型 DownVision CHIRP

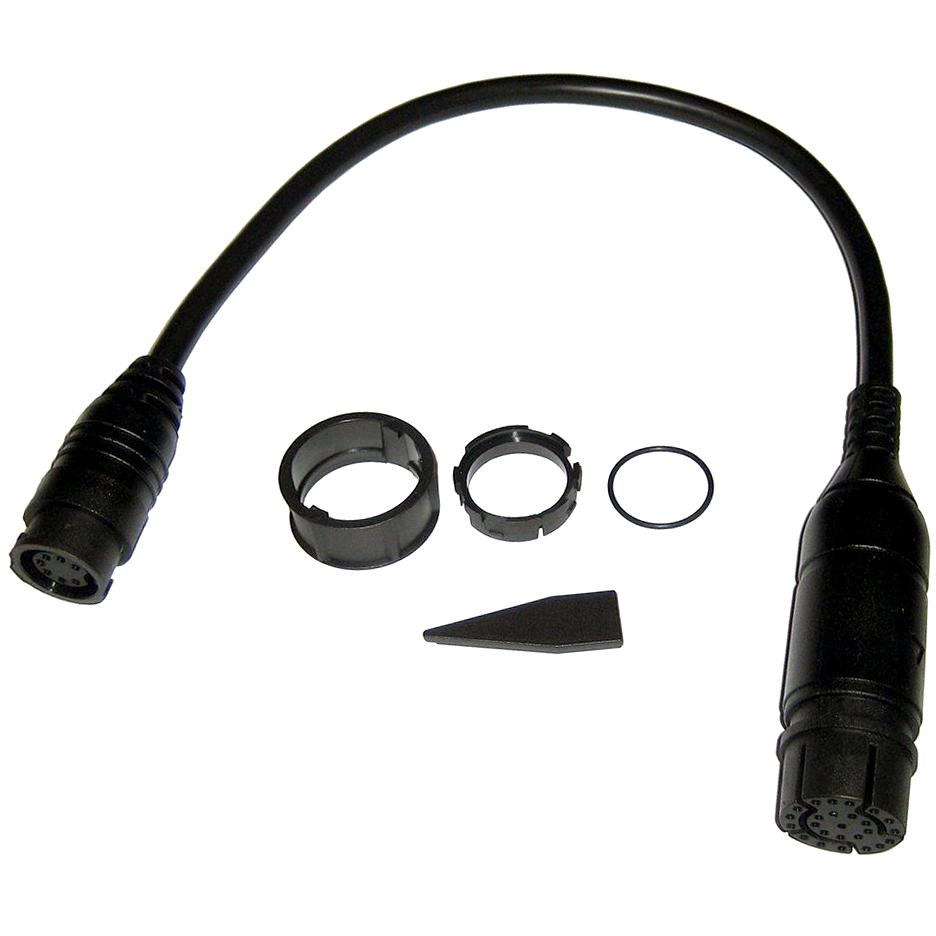

アダプターケーブル (25ピンから9ピン)

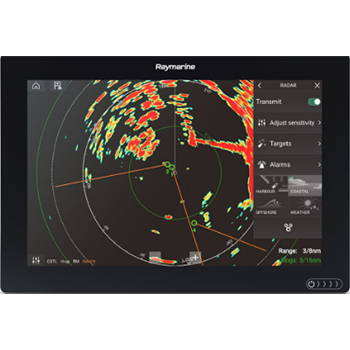

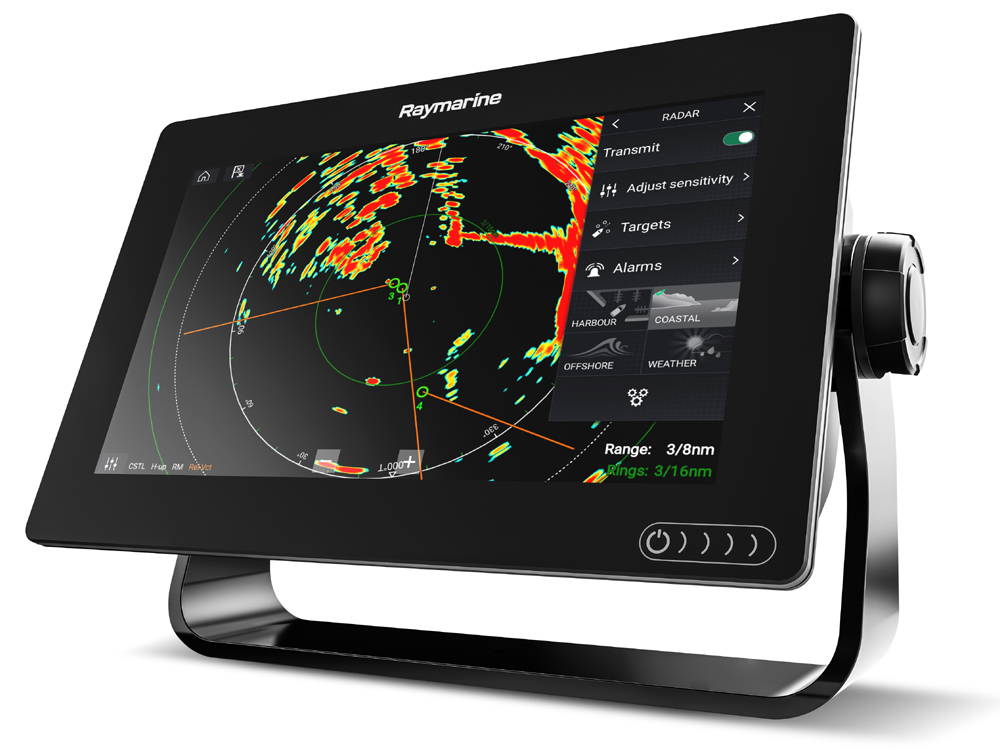

◯ 周囲認知力の向上による安全性の強化
AXIOMシリーズは、船内外の状況を確認するためのカメラやレーダーと接続することができ、それらを駆使することでコックピットを出ることなく、いつでも簡単に周囲の安全確認を可能にしました。
IPマリンカメラ(IR): CAM210/220

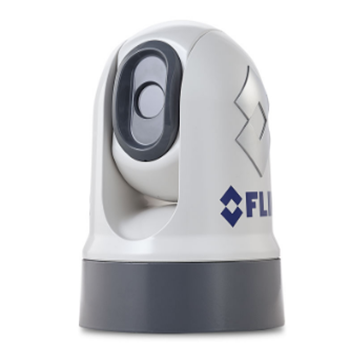

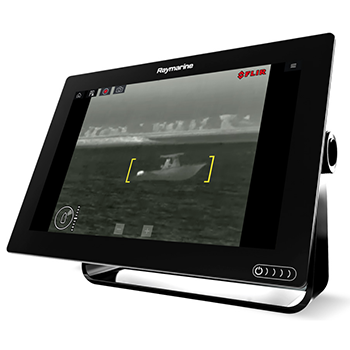

FLIR社のサーマルカメラ
◯ AXIOMご使用イメージライブラリー
Axiom 詳細仕様
上述の通り、Axiomは全シリーズで仕様が共通している部分が多くございます。各モデルの詳細仕様は下記の通りです。
ディスプレイ仕様
| モデル名 | Axiom7 | Axiom9 | Axiom12 |
|---|---|---|---|
| 画面サイズ | 7.0インチ 光学接着液晶 | 9.0インチ 光学接着液晶 | 12.1インチ 光学接着液晶 |
| 画面解像度 | 800 x 480 WVGA | 1280 x 800 WXGA(HD) IPS | |
| 画面タイプ | マルチファンクション | ||
| 画面輝度(*1) | 1,200cd/㎡ | ||
| 視野角(上|下左右) | 60°｜70° | 88°|88° | |
（*1）輝度：画面の明るさを示す単位で、屋外環境では1,000cd/m2以上が望ましいとされています。
本体仕様
| モデル名 | Axion7 | Axion9 | Axion12 |
|---|---|---|---|
| 本体寸法 | 210 x 142 x 77mm | 244 x 158 x 77mm | 314 x 217 x 77mm |
| 重量 | 1.52kg | 2.04kg | 2.84kg |
| 設置オプション | トップ / ビルトイン / ブラケット / 背面パネル | ||
| 保護等級 | IPX6 / IPX7 | ||
| 作動温度 | -25℃〜+55℃ | ||
| 保管温度 | -30℃〜+70℃ | ||
電力関連
| モデル名 | Axion7 | Axion9 | Axion12 |
|---|---|---|---|
| 定格電圧(稼働電圧) | 12V DC (8〜16V DC) | ||
| 消費電力(最高輝度時) | メーカーより発表があり次第お知らせ致します。 | ||
| 消費電力(省エネモード時) | メーカーより発表があり次第お知らせ致します。 | ||
センサーと周辺機器
| モデル名 | Axiom7 | Axiom9 | Axiom12 |
|---|---|---|---|
| GPS/GNSS | GNSSレシーバー内蔵 GPS/GLONASS - 10Hz 72チャンネル｜外部機器：RS150（E70310） | ||
| 内蔵ソナータイプ（*2） |
DowinVision™ + 600W またはRealVision™ 3D + 600W |
RealVision™ 3D + 600W | |
| コネクタータイプ（*2） |
9ピンDowinVision™型 または 25ピンRealVision™ 3D型 |
25ピンRealVision™ 3D型 | |
| ソナー有効水深 | CHIRPソナー=274m｜DownVision™=183m｜SideVision™=91m｜RealVision 3D=91m | ||
| 外部ソナー | CP100, CP200, CP370, CP470, CP570と互換 (Raynet経由） | ||
| レーダー | Quantum, Digital HDカラー, スーパーHDカラーレーダーと互換 | ||
| AIS | NMEA2000接続機器と互換 | ||
| オートパイロット | Raymarine Evolutionシリーズと互換 | ||
| 熱感知暗視用機器 | IPカメラ入力のみ対応 | ||
| ビデオ/カメラ | IPカメラと互換（最大10台まで接続可能） | ||
| 気象情報 | GRIB View, Theyr気象データ （※将来的なOSのアップデートにより実装予定） | ||
| オーディオ機器 | NMEA2000接続機器と互換｜Bluetooth接続（※将来的なOSのアップデートにより実装予定） | ||
| デジタルスイッチ | EmpirBusと互換 | ||
| リモートコントロール | RMK-10（A80438）＆RCU-3（E62351）（※将来的なOSのアップデートにより実装予定） | ||
（*2）ソナータイプ：Axiom7のみDownVision搭載モデルあり。ソナー仕様、コネクタ形状共に異なりますのでご注意ください。
ネットワーク接続
| イーサネット | 10/100Mbps×1 ｜ネットワーク（Raynet） | ||
|---|---|---|---|
| NMEA0183 | NMEA2000へのコンバーターが必要です。 | ||
| NMEA2000 | NMEA2000ポート（DeviceNet microC)×1 | ||
| SeaTalkng | A06045 DeviceNetメスアダプターケーブル（400mm）が必要です。 | ||
| USB | USB microAB×1 （1.0A充電、外部ストレージ接続、RCR-SD/USBアクセサリー：A80440） | ||
| Wi-Fi | IEEE802.11b/g/n | ||
| Bluetooth | Bluetooth4.0 LE クラス1.5（*3） | ||
（*3）Bluetooth クラス1.5：正式な電波強度表記ではありませんが、クラス1と2の中間程度の出力であるための便宜的記載です。
その他の仕様
| 対応電子海図 | Lighthouse, Navionics, C-MAP Essentials & C-MAP 4D MAX+（※C-MAPは将来的なOSのアップデートにより対応予定） | ||
|---|---|---|---|
| 潮流＆海流 | NavionicsまたはC-MAPが必要です。 | ||
| 経由地点 / ルート / トラック | 10,000箇所（最大200グループ） / 150本（最大250経由地点） / 16本（最大10,000トラックポイント） | ||
| 内部ストレージ | ４GB SSD | ||
| 外部ストレージ | 背面microSDスロット （microSDHC 最大32GB、microSDXC 最大2TB） フォーマット：NTFSまたはFAT32 | ||
| 言語 | 14言語対応 | ||
