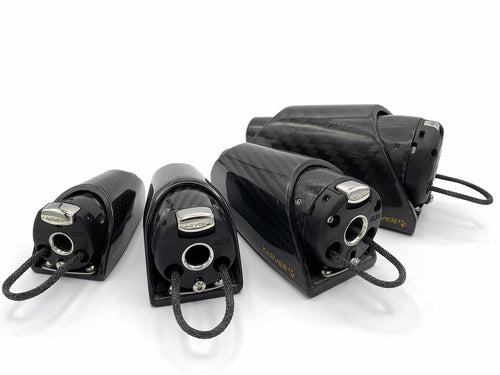

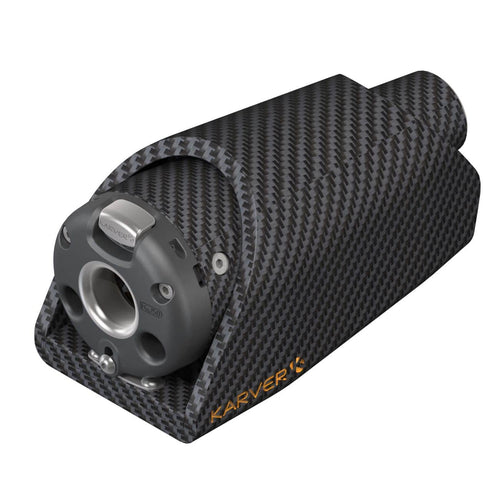

KJC50は、KJシリーズの3ジョー式高荷重ロープジャマーをカーボン構造にしたモデルです。メーカーはアルミ製モデルも案内しながら、KJCを新しい標準モデルとして位置付けています。保持の原理は2つあります。円すい形の構造により引く力が増すほど保持部が締まり、3枚のジョーがロープの周囲360°に荷重を分散します。メーカーは、この構造によりロープをつぶしたり傷めたりせずに保持すると説明しています。清掃は必要ですが、本体を2つの部分に分けられるため、接着・ねじ止めした支持部を取り外すことなく、ジャマー本体を素早く取り出せます。メーカーは、確実な保持とロープへの配慮を両立する設計として紹介しています。採用実績として、2020〜2021年のVendée Globeに参加した33艇の船団で60個を超えるKJが使用されたと公式説明に記載しています。これは当該大会の歴史的な採用実績です。
メーカーが案内するKJ／KJCシリーズの特長
- 3枚のジョーでロープを囲み、荷重を分散して外皮の摩耗を抑える構造です。円錐形により、引張力が増えるほど保持力を高める構成です。
- 延長した操作ラインで、ロープの軸方向から遠隔開閉できます。荷重を保持する位置に近く取り付けることで、ロープの伸びの影響を抑えます。ヘッドセールのタックにも使用されます。
- KJCは上部にジョー閉鎖ボタンを備えています。保持時の戻りが少なく、開放時はジョーが広く開いてロープの抵抗を抑えます。
- 軽量・コンパクトで、狭い場所や隠れた位置に設置できる構成です。上方へハンドルを開くための空間が不要で、広い範囲のロープ径へ対応します。径は個別の仕様を確認してください。
- 機構入りコーンはベース付き／なしで注文できます。ベースから工具なしで外して清掃・保守でき、必要時には素早く交換できます。
- コーン単体は、デッキ、ブーム、マスト、バウスプリットなどへ補強した積層ハウジングを作って取り付ける構成もあります。
- カーボン仕様に天然木の薄い突板を組み合わせた仕上げもメーカーへ相談できます。
メーカーのKJ／KJCロープ・操作上の重要な注意
- KJ15の1.5 T保持をメーカーが例として挙げていますが、外皮の破断を避けるため、その3〜4倍の荷重に耐えるロープを選ぶよう案内しています。実際のロープ選定は本品の荷重と構成に合わせて確認してください。
- メーカーはポリエステルとPBOの外皮を持つロープで良好な結果を得たと案内しています。注意：外皮のない純Dyneemaは保持できません。
- 注意：KJは荷重下で開放することを想定していません。
- 開放位置のロックを解除する設定変更も可能です。その場合は操作ラインを延長し、カムクリートで開放状態を保持する構成にできます。
- ロープは進入角5°、出口角10°以内で、正しく整列させてください。
- レースとクルージングの両方に使用されます。アルミ版KJとカーボン版KJCの保持原理は同じです。
- KJからKJCへの主な変更は、ステンレス操作ケーブルからテキスタイル操作への変更、操作部下側の閉鎖用引手から本体上のボタンへの変更、アルミジョーからステンレスジョーへの変更です。
- ベースなしのコーンを積層ハウジングへ組み込む構成があります。ハウジング成形用の型もメーカーが供給しています。
- 2部品構造により、冬季保管時に本体を外せます。新艇では支持部を先に取り付け、引渡し時にコーンを装着する構成も可能です。
製品仕様
| メーカー品番 | PF850500 |
|---|---|
| 重量 | 1.055 kg |
| 対象艇の全長 | 50 〜 110 ft |
| 最大使用荷重（MWL） | 5,00 T |
| 破断荷重 | 10,00 T |
| ロープ用最大スペース（mm） | 22,0 |
| 対応ロープ径範囲（mm） | 12 – 22 |
| 推奨最大ロープ径（mm） | 20 |
| 長さ×幅×高さ（mm） | 164 x 80 x 85,37 |
| 固定方法 | 4 x M12 |
メーカー動画
関連アクセサリー
メーカー掲載の関連品です。適合と付属範囲は各品番でご確認ください。
取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
メーカー資料・部品表
取付け・保守や交換部品の確認に。型式と部品番号をご確認ください。
- KJC50 — Technical plan PDF · Original · 技術図面 · PF850500 · メーカーサイト
