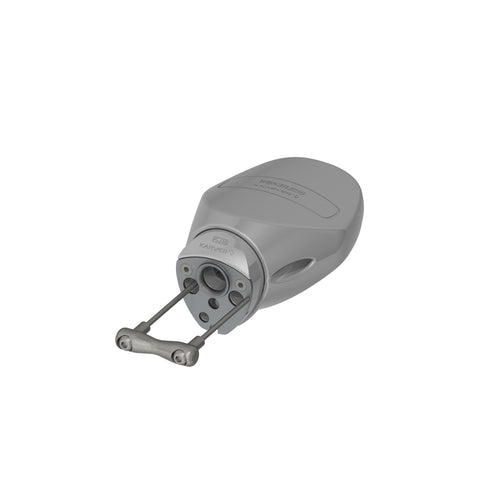

WinchlessはKJ10ジャマーをテークルとゴムバンドに組み合わせて使用するシステムです。ウインチを使えない艇で、ロープを引いてテンションを調整するための代替方式です。ロープを解放するとクランプが自動的に開きます。注意：テークルは付属しません。必要な引回しと取付構成を確認してご使用ください。メーカーは、この方式をクロスボウとも呼び、複数のDragonクラス艇でデッキ下に設置された採用例を紹介しています。
メーカーが案内するWinchlessの用途
- 引込み機構を使ってシートやハリヤードへ張力を掛けます。小型艇ではウインチの代わりに使用できる構成です。
- デッキやマストへ取り付け、離れた位置のロープ張力を調整できます。
- レール上のカーと組み合わせ、摩擦を抑える構成も可能です。
メーカーのWinchless取付・操作上の注意
- 内蔵のKJ10ジャマーの最大使用荷重は1 T、対応ロープ径は5〜10 mmです。
- デッキでの早期摩耗を抑えるため、KMS40レールのカーに取り付ける構成があります。前部のゴムで無荷重時に戻し、後部の固定ロープで張力解放時にジャマーを自動開放する構成です。
- 注意：引込み用のブロックやタックルは付属しません。メーカーはKBOブロックによる構成を推奨し、掛け数に制限を設けていません。部材の荷重と取付けは個別に選定してください。
- メーカーの操作概要：シートやハリヤードのたるみを手で取り、力が大きくなったらタックルで引き込みます。Winchlessが自動的にロープを保持し、たるみを回収・固定すると開始位置へ戻ります。この操作を交互に繰り返し、最終的にタックルのラインを固定して設定を保持します。具体的な取付けと操作はメーカー資料をご確認ください。
製品仕様
| メーカー品番 | PF840040 |
|---|---|
| 重量 | 0.282 kg |
| 対象艇の全長 | 10 〜 110 ft |
| 最大使用荷重（MWL） | 0,30 T |
| 破断荷重 | 0,60 T |
メーカー動画
取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
メーカー資料・部品表
取付け・保守や交換部品の確認に。型式と部品番号をご確認ください。
- WINCHLESS_KJ10 — Technical plan PDF · Original · 技術図面 · PF840040 · メーカーサイト
