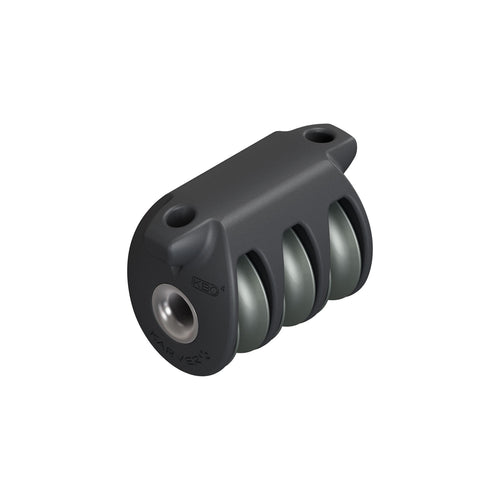

KBO4のトリプルブロックです。テキスタイルシャックルで固定する汎用KBOシリーズです。テキスタイルシャックルが付属します。シャックルをブロック中央に通す構造により、本体が損傷した場合にもロープを保持する設計です。KBO1〜KBO8にはシングル、ダブル、トリプルの構成があり、KBO10〜KBO50はシングル仕様です。メーカーは、荷重や使用期間によってテキスタイルシャックルが固着しにくい点を、このシリーズの特長として案内しています。
メーカーが案内するKBOシリーズの特長
- 付属のテキスタイル・シャックルで素早く固定できます。同じ使用荷重のステンレス製シャックルより軽量で、シャックルキーや抜き差しする金属ピンが不要です。
- 金属同士のきしみや、ステンレス製シャックルによるさび汚れを避ける構成です。シャックルガイドが取付けと使用を補助します。
- 形状と材料の選定で軽量・コンパクトにしています。シリーズは中央ローラーと、KBO8以上の側面ボールをメーカーが案内しています。
- KBO1〜KBO8は繊維強化複合樹脂製の側板、KBO10〜KBO50はアルミ製の側板です。本品の構造と材質は個別モデルで確認してください。
メーカーのKBO選定上の注意
- 他のブロックをKBOへ交換する場合は、交換前のブロックの最大使用荷重を確認してください。
- 最大ロープ径も必ず確認してください。同じ使用荷重でも、コンパクトなKBOではロープを通す幅が狭い場合があります。
- フリクションリングはベアリング付きブロックより摩擦が大きく、張力を掛ける操作力が増えます。数cmだけ引く用途では適する場合がありますが、数mのラインを引き込む用途ではベアリング付きブロックを検討してください。
製品仕様
| メーカー品番 | PF650030 [T] |
|---|---|
| 重量 | 0.084 kg |
| 対象艇の全長 | 20 〜 110 ft |
| 最大使用荷重（MWL） | 0,90 T |
| 破断荷重 | 1,80 T |
| シーブ径（mm） | 32 |
| 溝径（mm） | 24,8 |
| 推奨最大ロープ径（mm） | 8 |
| 推奨最大ロープ径（mm） | 7 |
| 外形寸法（mm） | 44,10 x 34,70 |
| 厚さ（mm） | 48,60 |
| 中央穴径（mm） | 8 |
| サイドプレート材質 | ナイロン PA6 |
取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
メーカー資料・部品表
取付け・保守や交換部品の確認に。型式と部品番号をご確認ください。
- KBO4T — Technical plan PDF · Original · 技術図面 · PF650030 [T] · メーカーサイト
