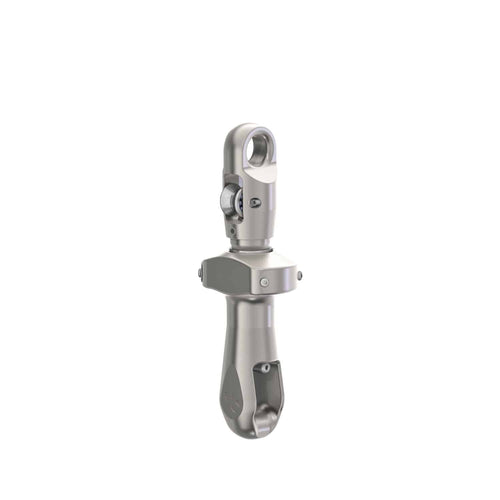

KHL5はマスト前面にラッシングで取り付ける外付けハリヤードロックです。ジェノアやステイセールなど、通常は巻取りを行わないヘッドセール向けです。対応するストラクチュラルファーラーと組み合わせる構成もメーカーが案内しています。KFHと異なり、スイベル用ベアリングは内蔵していません。セールの保持荷重をロックで受けることでハリヤードの張力と伸びを減らし、マストへの圧縮荷重を抑えます。
メーカーが案内するロックシリーズの特長
- コンパクトで軽量な構造です。点検と保守を行いやすく、専用の操作ラインを増やさずハリヤードで操作します。
- 小径ハリヤードを用いて重量と費用を抑える構成です。シリーズは2 T（メーカーの艇長例30 ft）から50 Tの大型ヨット向けまで案内されています。本品の荷重は個別仕様をご確認ください。
- 指定仕様に合わせた変更をメーカーへ相談できます。ロックの利点はメーカーのKarverPedia記事でも案内しています。
メーカーのKHL用途・操作上の注意
- メーカーの主な用途例は、単一フォアステイを持つIRC艇でステイに取り付けないSolentを保持する構成、リーフラインの保持、KFXインターフェースと組み合わせてマストへ登らずにストラクチュラル・ファーラー上のセールを揚げ降ろしする構成です。
- デッキ側に張力を掛ける引込み機構が必要です。12 mmハリヤードを6 mmのDyneemaへ変更する構成をメーカーが例として案内していますが、個別の荷重と構成に適合する場合の選定例です。操作性のため、操作する最初の数mを太くする方法はリガーへ相談してください。
- KHLにスイベルは内蔵されていません。必要に応じて別のスイベルを接続できます。
- ハリヤードに目印を付け、可動部が固定部へ近づく位置を把握してください。メーカーはそこから約5 cmの範囲でロックが掛かると案内しています。解除時はアンチトーション材の張力を十分に緩めてください。
製品仕様
| メーカー品番 | PF470020 [KHL] |
|---|---|
| 重量 | 0.85 kg |
| 対象艇の全長 | 40 〜 100 ft |
| 最大使用荷重（MWL） | 5,00 T |
| 破断荷重 | 10,00 T |
| 取付長さ（Cutting length／mm） | 172,2 |
| ロープ用最大スペース（mm） | 9,5 |
| ロープ通過部の最大径（mm） | 6 |
交換部品・関連部品
メーカー掲載の関連品です。適合と付属範囲は各品番でご確認ください。
- メーカー参考品：KHL5 LOCK JAW（価格表・品番の一致は未確認）
取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
メーカー資料・部品表
取付け・保守や交換部品の確認に。型式と部品番号をご確認ください。
- KHL5 — Technical plan PDF · Original · 技術図面 · PF470020 [KHL]
