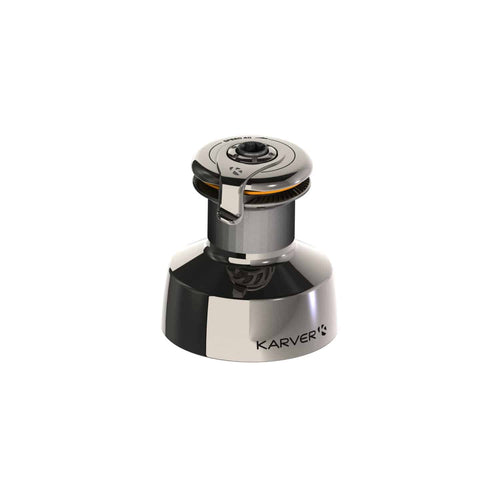

4 速 KSW40 ウインチ ステンレス ドラム（4 SPEEDS KSW40 WINCH – STAINLESS STEEL DRUM）

KSW40 EXTRA SPEEDは4速の手動ウインチです。通常の2速に加え、高速巻取り用の2速を備えています。ハンドルの回転方向を変えて変速し、ラインの張力を解放すると自動的に1速へ戻ります。メーカーは同程度のサイズのウインチに対して巻取り速度が最大6倍になる構成として紹介しています。セールを揚げる操作、タック、ジャイブなどの巻取り操作向けです。本品はステンレス製ドラム仕様です。各段の速度比と巻取長さは仕様表をご確認ください。メーカーは、同程度のサイズとの比較で6倍の巻取り速度、必要なハンドル回転数の6分の1への低減、手でラインのたるみを素早く取り除く作業の軽減を説明しています。また、セールを揚げる操作、ジャイブ、タックの迅速化により、セールの摩耗と艇速の低下を抑える用途として紹介しています。「市場で最速」などの比較表現は掲載時点のメーカー評価であり、当店による比較試験結果ではありません。アルミ製ドラムに代わるステンレス製ドラムにより、KSWシリーズの機能を保ちながら伝統的な外観を求める用途に対応するとメーカーが案内しています。

メーカーのKSW選定・操作上の重要な注意

• 注意：内部の荷重感知機構へ不要な負荷を掛けないため、Karverウインチを係留用クリートとして使用しないでください。
• 上部の矢印は最も速い1速を示します。操作力が大きくなったら回転方向を変えると、段が自動的に切り替わります。タックやジャイブでラインの荷重が急に小さくなると、1速へ戻ります。
• KSWは最初の2段が追加の高速段、KPWは最後の2段が追加の高い巻上げ力の段です。両シリーズの追加段を1台へ組み合わせることはできません。用途に合わせて選定してください。
• 標準的な2速はそのまま使えます。より高い巻上げ力を求める場合はKPWシリーズをご確認ください。艇上の用途によってKSW、KPW、KCWを使い分ける構成もあります。
• 操作開始時からラインをセルフテーリングに掛けた状態で使用します。オーバーライドを避けるため、他のウインチと同様にロープへ最低限の張力を掛けてください。
• メーカーは同じサイズの従来品と同等の使用荷重と近い寸法を交換時の目安として案内しています。実際の定格荷重、取付穴と寸法は交換前に確認してください。
• ラチェット部品は他ブランドと共通する構成をメーカーが案内しています。交換部品の適合は品番で確認してください。
• 注意：ウインチハンドルは付属しません。メーカーは他社ハンドルやKarverカーボンハンドルを使用できると案内しています。差込部の適合を確認してください。

メーカーが案内するステンレスKSWシリーズの特長

• 標準的な2速に、さらに高速の2段を追加した4速ウインチです。ハンドルの回転方向を変えるたびに段が切り替わります。
• メーカーは同等ドラム寸法の他社品より最大6倍速いと紹介し、ハンドル1回転で65 cm、比較品15 cm（3速品30 cm）の巻取り例を掲載しています。比較条件とモデルによって値は異なります。実際の巻取り量は個別仕様を確認してください。
• シートを最初からセルフテーリングへ掛けて操作し、手でたるみを回収して掛け直す作業を減らします。少人数やシングルハンドのタック、ジャイブ、セールの揚げ操作に使用します。
• 40／46／52の3サイズがあります。全モデルにセルフテーリングを備え、Class 40やTransquadraなど少人数レースでの採用例をメーカーが紹介しています。
• セールの巻きばたきを短時間に抑える操作を想定しています。材料の選定で腐食と部品摩耗を抑え、保守作業を行いやすい構造です。
• メーカー掲載の保証期間は5年です。適用条件は保証規定をご確認ください。
• ドラムはクロームめっきではなく、鏡面仕上げの316Lステンレス製です。機構にはアルミと黒色硬質アルマイトの部材を使用します。

製品仕様

メーカー動画

• 製品動画 1
• 製品動画 2

Karver公式製品ページ・取付資料

取扱説明書・図面・関連資料は、このページの資料タブをご覧ください。資料はメーカー原文です。
